Luogo di origine: | La Cina |
---|---|
Marca: | QRsonic |
Certificazione: | CE |
Numero di modello: | QR-WD20W |
Quantità di ordine minimo: | 1 pz |
Prezzo: | Negotation |
Imballaggi particolari: | Imballato in caso di legno |
Tempi di consegna: | 7 giorni feriali |
Termini di pagamento: | T / T, unione occidentale |
Capacità di alimentazione: | 2000 PZ AL MESE |
Nome di prodotti: | Alimentazione elettrica ultrasonica | frequenza: | 20kHz |
---|---|---|---|
energia: | 2000W | Tensione: | 220V o 110V |
GENERATORE: | Generatore di Digital | Applicazione: | Saldatrice di plastica |
Evidenziare: | onda sonora ultrasonica che genera dispositivo,generatore di segnale ad ultrasuoni |

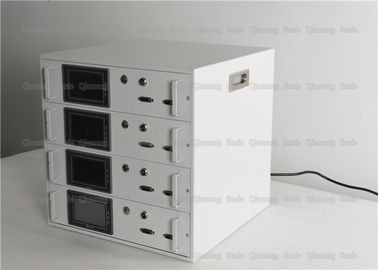

driver elettrico ultrasonico di 20Khz Digital per il trasduttore ed il ripetitore di saldatura di ampiezza
Descrizione:
Le alimentazioni ultrasoniche si riferiscono a spesso come le fonti ultrasoniche, i generatori di ultrasuoni e scatole ultrasoniche di elettronica. È una componente importante dei sistemi di ultrasuono di alto potere. La sua funzione è di generare un segnale ad alta frequenza ad alta potenza di CA guidare il trasduttore ultrasonico a lavoro. L'alimentazione elettrica di alta qualità di azionamento deve accertarsi dell'esercizio stabile e sicuro del sistema ultrasonico ad alta potenza. Allo stesso tempo, deve controllare la frequenza operativa, il potere del carico, la reattanza capacitiva, l'impedenza ed altri parametri del trasduttore in tempo reale e può effettuare il potere secondo i bisogni differenti degli utenti. Adeguamento dei parametri quali ampiezza ed il modo di funzionamento.
principio di funzionamento:
Un'alimentazione ultrasonica, anche conosciuta come un generatore di ultrasuoni, è un dispositivo per la generazione e la fornitura dell'energia ultrasonica ad un trasduttore ultrasonico. Il suo scopo è di convertire le nostre condutture (220V o 380V, 50Hz o 60Hz) in segnale ad alta frequenza di CA che può essere abbinato con un trasduttore ultrasonico. Questo segnale può essere un segnale sinusoidale o un segnale pulsato.
Nella progettazione dell'alimentazione ultrasonica, la progettazione di corrispondenza del generatore ed il trasduttore è molto importanti. La progettazione del generatore di ultrasuoni intelligente in gran parte determina se il dispositivo ultrasonico può funzionare normalmente ed efficientemente. La corrispondenza dell'episodio ultrasonico al trasduttore comprende due aspetti: corrispondenza di impedenza e corrispondenza di sintonia. La corrispondenza di impedenza trasforma l'impedenza del trasduttore in un carico ottimale, lo IE, una trasformazione dell'impedenza. La corrispondenza di sintonia permette che la tensione e la corrente attraverso il trasduttore abbiano luogo nella fase, con conseguente alta efficienza, mentre la risonanza serie migliora la tensione attraverso il trasduttore, che è utile per i trasduttori piezoelettrici.
Specifiche:
Oggetto nessun | QR-WD20W |
Potere | 2000W |
Generatore | Generatore di Digital |
Frequenza | 20KHZ |
Tensione | 220V o 110V |
Dimensione | 300*450*170mm |
Applicazione | Saldatrice di plastica |
Peso netto | 7Kg |
Gli errori comuni del generatore di ultrasuoni sono come segue:
1. Senza ultrasuono, l'indicatore di interruttore di accensione non è visualizzato ed il fan sta correndo normalmente.
1) Controlli se il ponte raddrizzatore è danneggiato. Il metodo è come segue: il multimetro del puntatore è regolato al blocchetto di ×10K, la penna nera del tester è collegata al polo positivo del ponte raddrizzatore e la penna rossa della prova è collegata rispettivamente al terminale di CA, se i due perni sono accesi e poi il ponte raddrizzatore è sostituito, altrimenti il punto seguente è controllato.
2) Controlli se il condensatore principale è danneggiato. Se sì, sostituisca il condensatore.
3) Controlli se il tubo di potere è danneggiato. Il metodo è come segue: il multimetro del puntatore è regolato al blocchetto di ×10K, la penna nera è collegata al perno 2 del tubo di potere e la penna rossa della prova è collegata ai primi e terzi perni rispettivamente ed il tubo di potere è sostituito, altrimenti lo stato è ristabilito.
2. Senza ultrasuono, l'indicatore di interruttore di accensione non si accende ed il fan non gira.
1) Controlli se l'interruttore di accensione è danneggiato. Se sì, sostituisca l'interruttore di accensione, altrimenti controlli il punto seguente.
2) Controlli se il fan è danneggiato. Se sì, sostituisca il fan.
3. Senza ultrasuono, gli indicatori luminosi dell'interruttore di accensione aumentano ed il fan sta correndo normalmente.
1) Rimuova il cavo dell'uscita, accenda il potere, regoli il potere al massimo, usi il multimetro per scambiare 1000V, misuri la tensione all'uscita, solitamente circa 1000V. Se c'è tensione, il generatore è approvazione, inserisce il cavo dell'uscita, controlla il punto, se non c'è tensione, controlla il punto seguente.
2) Usi l'archivio di CC 1000V del multimetro per misurare l'uscita positiva o negativa del condensatore o del ponte raddrizzatore principale.
driver elettrico ultrasonico di 20Khz Digital per il trasduttore ed il ripetitore di saldatura di ampiezza
