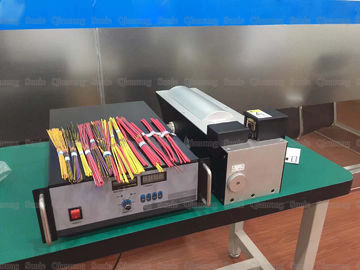

Saldatrice ultrasonica ad alta frequenza del cablaggio del cavo

Frequenza di Hgh del saldatore ultrasonico del metallo 20Khz per i cavi di saldatura ed i vari componenti elettronici

Principio:

Le saldatrici ultrasoniche del cablaggio del cavo non richiedono il riscaldamento di esterno e di cambiamento continuo, non sono deformate dal calore, non hanno tensione residua e richiedono il meno trattamento della pre-saldatura sulla superficie del gruppo saldato. Non solo i simili metalli, ma anche fra i metalli differenti possono essere saldati. Gli strati o i filamenti possono essere saldati alla lastra. La saldatura a ultrasuoni di buoni conduttori elettrici è molto meno energia che la saldatura corrente ed è comunemente usata per la saldatura dei cavi per i transistor o i circuiti integrati. Una volta usata per la saldatura di sigillamento delle droghe e dei materiali esplosivi, può evitare la saldatura generale delle droghe contaminate dovuto gli oggetti dissolti e non esploderà dovuto riscaldare. È l'uso delle onde ultrasoniche ai nastri metallici della saldatura. Consiste di una scatola di potere, di un trasduttore, di un ospite pneumatico e di una testa dello strumento. Inoltre, controlli le componenti quali i hub, dispositivi trasversali ed i microprocessori sono inclusi. La scatola di potere converte la tensione esterna usuale (~220V, 50 o 60Hz) in 20000Hz (20KHz), la tensione di più di 1 volt e poi è controllata dalla scatola di potere per produrre ed agire sul trasduttore. Un trasduttore è una componente elettrica altamente efficiente che converte l'energia elettrica in energia meccanica. Rispetto ai motori comuni, ci sono due differenze principali fra i trasduttori: in primo luogo, il trasduttore converte l'energia elettrica in vibrazione lineare invece di rotazione; secondariamente, funziona molto efficientemente e può convertire 95% di energia elettrica. Dopo la conversione dal trasduttore, l'energia meccanica si applica alla testa per saldare. Il corno ultrasonico è fatto della lega di titanio ed è lavorato ad una forma specifica secondo i principi acustici per assicurare il trasferimento di energia massimo.

Parametri:

Caratteristiche strutturali della saldatrice ultrasonica del cablaggio del cavo:

La saldatrice ultrasonica del cablaggio del cavo consiste di due parti: la macchina ed il generatore di corrente ultrasonico.

1. Macchina: La macchina ha un telaio, una colonna della guida, un trasduttore, un sistema pneumatico e una muffa inferiore.

2. Componente acustica: La componente acustica consiste di due parti: il trasduttore e la testa per saldare. Il trasduttore utilizza un vibratore piezoelettrico che converte l'energia elettrica in vibrazione meccanica. Un variatore è analogo ad un trasformatore in un circuito e nelle funzioni come amplificazione di trasformazione e di ampiezza di smorzamento meccanico. La testa per saldare è progettata secondo i requisiti della saldatura e la forma del gruppo saldato. Inoltre funziona come amplificazione secondaria di trasformazione e di ampiezza dell'impedenza. In termini di struttura e forma, la testa per saldare non è complicata, ma richiede la migliore progettazione, i migliori materiali e le buone tecniche di trattamento. Le teste per saldare con le forme complesse e le grandi dimensioni sono difficili da progettare e generalmente sono progettate dal produttore.

3, il sistema di pressione d'aria: il sistema di pressione d'aria è alimentato da aria appiattita, tramite il circuito di commutazione dell'elettrovalvola a solenoide, spinta il pistone del cilindro per determinare la testa per saldare al movimento su e giù. Il regolatore di pressione è usato per controllare la pressione d'aria e la valvola a farfalla unidirezionale è utilizzata per controllare la velocità di sollevamento.

4. Circuito di controllo: Il circuito di controllo realizza il controllo di programma sul processo della saldatura. I tasti funzione sul pannello possono fissare il tempo di saldatura secondo gli oggetti differenti di saldatura, tempo di ritardo e poi fanno un passo sul pedale, la macchina della saldatura a ultrasuoni automaticamente realizzeranno un processo della saldatura.

Vantaggi:

Uno dei vantaggi più importanti di un saldatore ultrasonico del cablaggio del cavo è la sua bassa temperatura. La generazione di temperatura è inevitabile, è causata soltanto da attrito, che è soltanto 1/3 o 1/2 del punto di fusione del metallo. Poiché è generazione di calore frizionale, la struttura interna del cavo non è danneggiata, in modo dal nastro metallico conserva la prestazione originale.

La maggior parte dei metalli utilizzati in prodotti elettrici hanno buona conducibilità termica, che lo rende difficile saldare fondendosi. Poiché il calore è dissipato rapidamente dalla superficie di metallo, richiede il più calore di aggiungersi per completare la saldatura. La saldatura a ultrasuoni non ha incontrato questi problemi. Infatti, perché nessuna fusione accade, l'energia di saldatura a ultrasuoni è soltanto 1/30 di quella della saldatura di resistenza. Cioè la saldatrice di potere con un potere di 3KW può ultimare i lavori che la saldatura di resistenza ha bisogno di 90KVA, in modo dal costo nel lavoro è inoltre ovvio. La saldatura a ultrasuoni è un processo meccanico in cui non corrente attraversa il pezzo in lavorazione, in modo dalla conducibilità del metallo non ha effetto. Le superfici di metallo aderiscono generalmente ai contaminanti ed agli strati dell'ossido. La saldatura a ultrasuoni è usata senza pretrattamento della superficie di metallo. La vibrazione ultrasonica può direttamente rimuovere i collegamenti e rimuoverle. Un altro vantaggio importante di saldatura a ultrasuoni è la lunga vita del pezzo in lavorazione. La testa per saldare della macchina ultrasonica del cablaggio del cavo ha 4 sezioni di scavo, che riduce il costo di mantenimento dell'attrezzatura successiva.
