Luogo di origine: | La Cina |
---|---|
Marca: | QRsonic |
Certificazione: | CE |
Numero di modello: | QR-D2050A |
Quantità di ordine minimo: | 1 UNITÀ |
Prezzo: | Negotation |
Imballaggi particolari: | Imballato in caso di legno |
Tempi di consegna: | 15 giorni feriali |
Termini di pagamento: | T / T, unione occidentale |
Capacità di alimentazione: | unità 2000 al mese |
Nome di prodotti: | saldatura ultrasonica del metallo | frequenza: | 20kHz |
---|---|---|---|
energia: | 5000W | Tensione: | 380V |
Pressione dell'aria: | 0.05-0.9MPa | Dimensione del generatore: | 540*380*150mm |
Evidenziare: | processo di saldatura ad ultrasuoni,Saldatrice ad ultrasuoni |

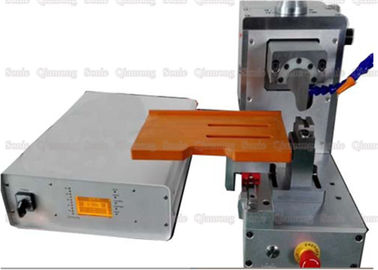

Saldatura ultrasonica del cablaggio della macchina e del cavo della saldatura a punti del metallo di combinazione
Descrizione:
Il processo ultrasonico della saldatura del metallo è un processo fra la saldatura fredda della stampa e la saldatura di attrito che utilizza l'energia ad alta densità generata tramite la vibrazione meccanica ad alta frequenza. La vibrazione meccanica della testa per saldare della saldatura ultrasonica del metallo è parallela alla superficie del pezzo in lavorazione. Durante la saldatura, la pressione statica agisce perpendicolarmente sulla superficie della saldatura attraverso la testa per saldare ed allo stesso tempo sovrappone la forza di taglio della vibrazione ad alta frequenza. Quando la forza di taglio supera il limite elastico del materiale, la parte della superficie di contatto del pezzo in lavorazione comincia a slittare. Questa forza di taglio la direzione è cambiata costantemente ad una frequenza di decine di migliaia di volte al secondo durante il processo della saldatura. Rompendo e rimuovendo la sporcizia sulla superficie del pezzo in lavorazione, la superficie del metallo puro comincia a contattare nei punti multipli. Mentre la vibrazione ad alta frequenza continua, l'area di contatto del metallo puro si espande finché non si espanda nell'intera zona di saldatura ed allo stesso tempo, gli atomi sono formati sulla superficie di contatto. La diffusione, la ricristallizzazione del metallo produce la struttura a grana fine ed esibisce le caratteristiche fredde di deformazione del metallo.
Specifiche:
Oggetto nessun | QR-D2020A | QR-D2030A | QR-D2050A |
Potere | 2000W | 3000W | 5000W |
Pressione d'aria | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
Frequenza | 20KHZ | 20KHZ | 20KHZ |
Tensione | 220V | 220V | 380V |
Peso del corno | 55KG | 60KG | 88KG |
Dimensione di Horn | 550*280*380mm | 550*280*430mm | 550*380*660mm |
Dimensione del generatore | 540*380*150mm | 540*380*150mm | 540*380*150mm |
Analisi ultrasonica di guasto della saldatura a punti del metallo:
1. Febbre
La testa per saldare avrà una certa quantità di calore durante il funzionamento, che è causato dalla perdita meccanica del materiale stessa e dalla conduzione di calore del gruppo saldato. Se il calore dei capelli della saldatura è normale o non, quando il carico non è caricato (IE, non tocca il pezzo in lavorazione), l'onda ultrasonica è emessa continuamente per più di mezz'ora e la temperatura non può superare centigrado 50-70 gradi. Se il calore è severo, la testa per saldare è danneggiata o il materiale è incompetente e deve essere sostituito.
2. Urlo
Quando c'è un urlo quando la testa per saldare sta funzionando, le seguenti ragioni dovrebbero essere analizzate:
a. È la vite di montaggio sciolta?
b. Se la testa per saldare è fenduta
c. Se la testa per saldare è in contatto con gli oggetti che non dovrebbero essere in contatto
3. Sovraccarico
Quando il generatore pubblica un allarme di sovraccarico, dovrebbe essere controllato come segue:
a. Prova a vuoto, se la corrente di lavoro è normale, può essere che la testa per saldare sia in contatto con l'oggetto che non dovrebbe essere toccato o l'adeguamento di parametro fra la testa per saldare ed il sedile della saldatura è difettoso.
b. Quando la prova a vuoto non è normale, in primo luogo osservi se la testa per saldare ha crepe, se l'installazione è costante, quindi rimuove la testa per saldare e poi effettua la prova a vuoto per eliminare se c'è un problema con il trasduttore + il corno e per eliminarla per gradi. Dopo l'eliminazione della possibilità di guasto del trasduttore + del corno, sostituisca il nuovo corno per determinare.
c. A volte c'è una situazione dove la prova a vuoto è normale e non lavorante correttamente. Ci possono essere cambiamenti nell'interno dell'originale quale la testa per saldare, con conseguente trasmissione sana difficile di energia. Qui è un metodo relativamente semplice di giudizio: metodo di tocco della mano. La testa o il corno funzionante ha un'ampiezza molto uniforme quando lavorare alla superficie ed alla mano ritiene che vellutato lisci. Quando l'energia sana non è trasmessa uniformemente, c'è una sensibilità delle bolle o delle sbavature una volta commovente a mano. I metodi di esclusione sono usati per eliminare le parti problematiche. La stessa situazione può accadere quando il generatore non è normale, perché normalmente la forma d'onda di input del trasduttore dovrebbe essere una sinusoide regolare, che può anche accadere quando ci sono punte o forme d'onda anormali sulla sinusoide. Attualmente, può essere giudicata sostituendo un'altra intera componente acustica di energia.
La macchina ultrasonica ed il cavo della saldatura a punti del metallo di combinazione sfruttano la saldatura
