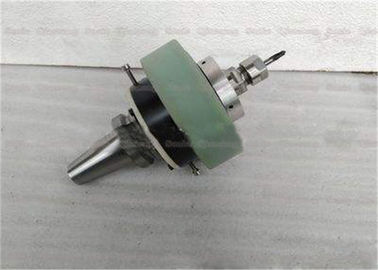

Ultrasonico rotatorio di Multitool lavorando con l'elaborazione materiale dei manufatti 100 watt a macchina

elaborazione materiale girante ultrasonica dei manufatti di taglio di 20Khz Multitool

Principio:

Lavorare ultrasonico (USM) usa il fronte dell'estremità dello strumento per la vibrazione ultrasonica, attraverso l'abrasivo

Un metodo di lavorazione per l'elaborazione dei materiali duri e fragili nelle sospensioni. L'elaborazione ultrasonica è il risultato combinato di impatto e della lucidatura meccanici della macchina calda della colata nell'ambito dell'azione della vibrazione ultrasonica e della cavitazione ultrasonica. L'impatto continuo dell'abrasivo è quello principale.

Durante l'elaborazione, una sospensione liquido-abrasiva si aggiunge fra la testa dello strumento ed il pezzo in lavorazione e una piccola pressione si applica alla direzione di vibrazione della testa dello strumento e l'oscillazione di frequenza ultrasonica generata dal generatore di ultrasuoni è convertita in frequenza ultrasonica dal trasduttore. La vibrazione meccanica, corno vibrerà

L'ingrandimento è ingrandetto a 0.01~0.15mm e poi è trasmesso allo strumento ed il fronte dell'estremità dello strumento è guidato per la vibrazione ultrasonica, forzando l'abrasivo sospeso nella sospensione per urtare continuamente la superficie lucidata nell'ambito della vibrazione ultrasonica della testa dello strumento ed il reparto di lavorazione è elaborato. Il materiale è sbattuto contro molto benissimo

Le particelle sono abbattute dal materiale. Sebbene ci non siano molti materiali per colpo, ci sono ancora alcune velocità di elaborazione dovuto più di 16.000 colpi al secondo. Allo stesso tempo, la sospensione è colpita tramite la vibrazione ultrasonica dell'estremità dello strumento.

La scossa e la cavitazione di pressione inducono il liquido a penetrare nelle crepe del materiale che è elaborato, accelerando il danno e la scossa idraulica inoltre espelle il fluido operante della sospensione per circolare nella lacuna lavorante, di modo che l'abrasivo smussato è aggiornato a tempo.

Specifiche:

Applicazione:

La perforatrice ultrasonica può essere usata per la perforazione e l'incisione degli alcuni materiali alti di durezza quali il cristallo, la pietra preziosa, l'agata, la giada, la cristalleria, la ceramica e lo smalto, il silicio, ferrite ecc. Questa macchina consiste di un generatore di ultrasuoni e di una testa d'elaborazione (trasduttori compresi, corni, ecc.). Il circuito del generatore di ultrasuoni è indicato nel disegno. Questo circuito è semplice e consiste di tre parti: oscillazione, spinta e amplificazione di potenza.

elaborazione materiale girante ultrasonica dei manufatti di taglio di 20Khz Multitool
