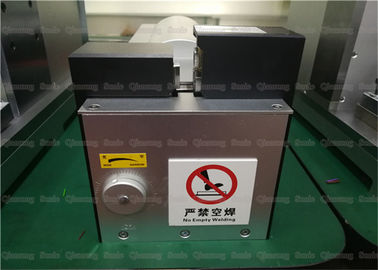

Apparecchio per saldare del metallo dei cablaggi di collegamenti dell'automobile/dispositivo ultrasonici 20Khz

Dispositivo ultrasonico della saldatura del metallo dei cablaggi di collegamenti dell'automobile 20Khz


Descrizione:

La saldatura ultrasonica del cablaggio è la generazione di energia elettrica d'oscillazione ultrasonica da un generatore di ultrasuoni di parecchi dieci di kilohertz e la vibrazione meccanica della frequenza ultrasonica è generata da un trasduttore magnetostrittivo. La cazzuola pressione-saldata è disposta nella posizione appropriata all'estremità e lo strumento noioso deve produrre simultaneamente una vibrazione meccanica chiamata resistenza di taglio alternante. Il film di ossido sulla superficie del cavo di alluminio e sul cuscinetto di alluminio del chip è danneggiato. Allo stesso tempo, dovuto l'attrito, una certa quantità di calore è generato all'interfaccia per indurre certa deformazione di plastica del cavo di alluminio sulla lega per saldatura e sul cuscinetto di alluminio sul chip, di modo che il contatto di alluminio di fine del legame del metallo dell'atomo per formare un forte legame.
La vibrazione di qualche cosa farà un suono e tutto il suono accadrà tramite la vibrazione. L'orecchio umano può percepire soltanto certa gamma di suoni, fino a 18000 (18K) hertz. Il suono più alto di frequenza chiamiamo ultrasuono. Le onde ultrasoniche producono le vibrazioni ad alta frequenza che permettono che noi saldiamo facilmente i metalli non ferrosi. La saldatrice ultrasonica del cablaggio del cavo è un dispositivo derivato della saldatrice ultrasonica del metallo. Pricipalmente è usata per la saldatura dei cavi di alluminio e del filo di rame per la saldatura dei cablaggi dei cablaggi di collegamenti dell'automobile e di collegamenti del motociclo. Di conseguenza, spesso è chiamato la saldatrice del cablaggio del cavo dell'automobile.


Parametri:

Precauzioni della saldatura a ultrasuoni del cablaggio automobilistico:

La saldatura a ultrasuoni dei cablaggi del cavo dell'automobile è di saldare un multi-filo o un cavo del unico filo in un nodo del cavo tramite azione ultrasonica. Il vantaggio è che la conducibilità dopo la saldatura è buona, la resistività è estremamente - basso o vicino a zero; il tempo di saldatura è breve e non c'è nessun cambiamento continuo, gas o lega per saldatura necessari.
La saldatura a ultrasuoni del cablaggio automobilistico del cavo dovrebbe prestare attenzione a:
1. È meglio da non inscatolare o non galvanizzare il cavo, sebbene possa essere saldata in alcuni casi, ma l'effetto sarà cattivo.
2. Selezioni il modello secondo la sezione trasversale del cavo.
3. I saldatori del cablaggio del cavo richiedono il software di buon controllo di qualità di fare i giudizi di qualità per ogni giunto della lega per saldatura.
4. Il modo di controllo adotta il modo di controllo di energia


Vantaggi:

1) Il materiale di saldatura non si fonde e non è fragile.
2), buona conduttività elettrica dopo la saldatura, il coefficiente di resistenza è estremamente - basso o quasi zero.
3), i requisiti della superficie di metallo della saldatura è basso, l'ossidazione o la placcatura può essere saldata.
4), tempo di saldatura è short, nessun'esigenza di tutto il cambiamento continuo, gas, lega per saldatura.
5), saldando senza scintille, protezione dell'ambiente e sicurezza.


Dispositivo ultrasonico della saldatura del metallo dei cablaggi di collegamenti dell'automobile 20Khz
