Attrezzatura Co., srl di automazione di Hangzhou Qianrong.
metta a fuoco sull'applicazione ultrasonica, in buona fede per vincere i clienti
| Luogo di origine: | La Cina |
|---|---|
| Marca: | QRsonic |
| Certificazione: | CE |
| Numero di modello: | QR-X2040A |
| Quantità di ordine minimo: | 1 UNITÀ |
| Prezzo: | Negotation |
| Imballaggi particolari: | Imballato in cartone di legno |
| Tempi di consegna: | 15 giorni feriali |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 1000 pz al mese |
| Nome di prodotti: | Saldatrice ultrasonica del cablaggio del cavo | frequenza: | 20kHz |
|---|---|---|---|
| energia: | 4000W | Tensione: | 220V |
| Area della saldatura: | 1-30mm2 | Pressione dell'aria: | 0.05-0.9MPa |
| Dimensione del generatore: | 540*380*150mm | Dimensione di Horn: | 550*250*240mm |
| Evidenziare: | saldatrice ultrasonico del cavo,saldatore ultrasonico tenuto in mano |
||

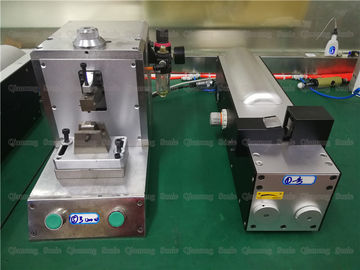

saldatura ultrasonica di protezione dell'ambiente 4000w dei cavi di rame e di alluminio
Descrizione:
Applicazione ultrasonica della saldatrice del cablaggio del cavo: il cablaggio del nastro metallico, il rame ed il cablaggio del cavo dell'alluminio, filo intrecciato metallo, il trefolo del metallo, il terminale del cablaggio del cavo, il cavo della batteria, saldatura del cablaggio del cavo del motociclo, cablaggio del cavo della famiglia, filo di piombo del motore e cablaggio del cavo, connettore del connettore, filo di rame ecc. e saldatura del cavo dell'alluminio sono ampiamente usati in automobili, in apparecchi elettronici, in motori, in attrezzature di comunicazione, in attrezzatura meccanica, nella strumentazione ed in altre industrie.
Parametri:
| Oggetto nessun | QR-X2020A | QR-X2030A | QR-X2040A |
| Potere | 2000W | 3000W | 4000W |
| Area della saldatura | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
| Pressione d'aria | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| Frequenza | 20KHZ | 20KHZ | 20KHZ |
| Tensione | 220V | 220V | 220V |
| Peso del corno | 18KG | 22KG | 28KG |
| Dimensione di Horn | 530*210*230mm | 550*220*240mm | 550*250*240mm |
| Dimensione del generatore | 540*380*150mm | 540*380*150mm | 540*380*150mm |
Struttura:
La saldatrice ultrasonica del cablaggio del cavo consiste di due parti: la macchina ed il generatore di corrente ultrasonico.
1. lavori la macchina a macchina ha un telaio, una posta della guida, un trasduttore, un sistema pneumatico, un circuito del PC e una muffa inferiore.
2. La componente acustica componente acustica consiste di due parti: il trasduttore e la testa per saldare. Il trasduttore utilizza un vibratore piezoelettrico che converte l'energia elettrica in vibrazione meccanica. Il convertitore è analogo al trasformatore nel circuito e nelle funzioni come amplificazione di trasformazione e di ampiezza di smorzamento meccanico. La testa per saldare è progettata secondo i requisiti della saldatura e la forma del gruppo saldato. Inoltre funziona come amplificazione secondaria di trasformazione e di ampiezza dell'impedenza. Dalla struttura e dalla forma, la testa per saldare non è complicata, ma richiede la migliore progettazione, i migliori materiali e la migliore tecnologia della trasformazione. Le teste per saldare con le forme complesse e le grandi dimensioni sono difficili da progettare e generalmente sono progettate dal produttore.
3. Il sistema di pressione d'aria del sistema di pressione d'aria è alimentato da aria appiattita. L'elettrovalvola a solenoide è utilizzata per commutare il circuito ed il pistone del cilindro è guidato per determinare la testa per saldare al movimento su e giù. Il regolatore di pressione è usato per controllare la pressione d'aria e la valvola a farfalla unidirezionale è utilizzata per controllare la velocità di sollevamento.
4, il circuito di controllo
Il circuito di controllo realizza il controllo di programma sul processo della saldatura. I tasti funzione sul pannello possono fissare il tempo di saldatura secondo gli oggetti differenti di saldatura, tempo di ritardo e poi fanno un passo sul pedale, la saldatrice automaticamente realizzeranno un processo della saldatura.
5. il generatore di corrente ultrasonico il corno ultrasonico di potere fornisce la corrente elettrica alle componenti acustiche. Poiché la frequenza di risonanza e l'impedenza della componente acustica varieranno notevolmente durante il processo di saldatura, il corno ultrasonico di potere deve avere la capacità di seguire automaticamente la frequenza ed il potenza di uscita è regolato automaticamente dal carico. La macchina ultrasonica della saldatura a punti del metallo NC-3000 adotta la sua oscillazione di eccitazione; inseguimento automatico di frequenza di metodo di fase; controllo di velocità costante di vibrazione.
saldatura ultrasonica di protezione dell'ambiente 4000w dei cavi di rame e di alluminio
