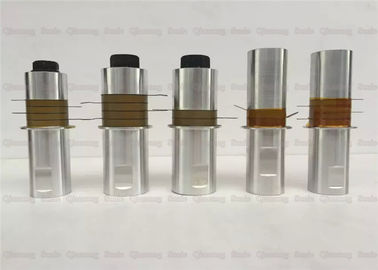

convertitore elettrico del trasduttore piezoelettrico ultrasonico 28Kh per la macchina di rivettamento portatile

convertitore elettrico piezoelettrico ultrasonico 28Kh per la macchina di rivettamento portatile di ultrasuono

Descrizione:

Il trasduttore ultrasonico può generare la vibrazione regolare nell'ambito dell'eccitazione di un campo elettrico adatto e la sua ampiezza è generalmente μm circa 10. Tale ampiezza non è abbastanza direttamente per completare la saldatura e le fasi di lavorazione. Di conseguenza, il trasduttore collega un corno ultrasonico correttamente progettato e l'ampiezza dell'onda ultrasonica può essere variata all'interno di una vasta gamma, finchè la forza materiale è sufficiente, l'ampiezza può superare il μm 100.

Il trasduttore converte la tensione di frequenza ultrasonica dal generatore in vibrazione meccanica ultrasonica della stessa frequenza da un effetto piezoelettrico inverso. Consiste di una serie di strati piezoceramic interposti fra due blocchetti del metallo (solitamente di titanio). Un di piastra metallica sottile è formato fra lo strato e lo strato per formare un elettrodo. Quando un segnale elettrico sinusoidale è fornito al trasduttore tramite elettrodi, lo strato piezoelettrico si espande e contratti, producendo un moto da picco a picco assiale di 15-201 xm. Il trasduttore è un dispositivo di precisione e dovrebbe essere trattato con attenzione.

Specifiche:

Tecnologia ultrasonica:

Nella saldatura a ultrasuoni, è comune per la superficie del prodotto da graffiare, rompere o fendere al giunto. Poiché ci sono due situazioni nell'operazione ultrasonica: 1. l'alta energia termica direttamente contatta la superficie della conduzione di plastica di vibrazione del prodotto 2. Di conseguenza, quando la vibrazione ultrasonica si applica ai prodotti di plastica, la superficie del prodotto è ad ustioni inclini e le colonne o i fori di plastica con uno spessore sottile di 1 m/m sono inoltre ad incrinamento incline. Ciò è un presupposto per l'operazione ultrasonica. Evitato. D'altra parte, dovuto la mancanza di energia ultrasonica dell'uscita (tavola di estensione e muffa superiore di HORN), richiede molto tempo saldare quando l'energia di attrito di vibrazione è convertita in energia termica per accumulare l'energia termica per compensare la mancanza di potenza di uscita. Questo genere di metodo della saldatura non è l'energia termica di attrito di vibrazione che sia raggiunta in un istante, ma il momento di saldatura è richiesto di accumulare l'energia termica, di modo che il punto di fusione del prodotto di plastica raggiunge l'effetto della saldatura, di modo che l'energia termica resta per troppo tempo sulla superficie del prodotto e la temperatura e lo sforzo accumulati inoltre causerà le ustioni, rompe o irrompe il prodotto. Attualmente, è necessario da considerare l'output di forza motrice (numero dei segmenti), il tempo di saldatura, la pressione dinamica ed altri fattori sormontare questo tipo di perdita del posto di lavoro.
Soluzione:
1. riduca la pressione.
2. riduca il tempo di ritardo (vibrazione iniziale)).
3. riduca il tempo di saldatura.
4. copertura mediatica di citazione (per esempio borse del PE).
5. La muffa ha un trattamento di superficie (indurito o cromato).
6. Il numero delle fasi a macchina è ridotto o ridotto.
7. Per i prodotti che facilmente sono fenduti o rotti, il dispositivo dovrebbe essere trasformato un amplificatore, quali resina morbida o sughero coperto (questo il mezzo non colpisce la forza della saldatura).
8. facile rompersi i prodotti aggiungono perpendicolarmente l'angolo della R.
