Luogo di origine: | La Cina |
---|---|
Marca: | QRsonic |
Certificazione: | CE |
Numero di modello: | QR-D2030A |
Quantità di ordine minimo: | 1 UNITÀ |
Prezzo: | Negotation |
Imballaggi particolari: | Imballato in cartone di legno |
Tempi di consegna: | 15 giorni feriali |
Termini di pagamento: | T / T, unione occidentale |
Capacità di alimentazione: | 1000 pz al mese |
Nome di prodotti: | Macchina ultrasonica della saldatura a punti del metallo | frequenza: | 20kHz |
---|---|---|---|
energia: | 3000W | Tensione: | 220V |
Pressione dell'aria: | 0.05-0.9MPa | Dimensione del generatore: | 540*380*150mm |
Dimensione di Horn: | 550*280*430mm | ||
Evidenziare: | apparecchio per saldare ultrasonico del metallo,processo di saldatura ad ultrasuoni |

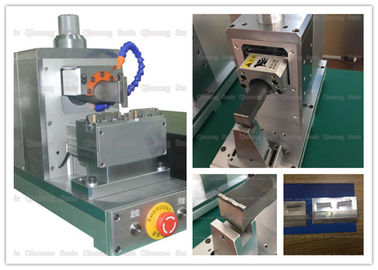

Proprietà non fragili del metallo che saldano dalla resistività bassa ultrasonica di alto potere 20khz
Descrizione:
La saldatura a ultrasuoni dei metalli non ferrosi (quali rame ed alluminio) è una tecnologia di saldatura collaudata nell'industria che è stata provata per molti anni. La saldatura a ultrasuoni è estremamente veloce e richiede i soltanto 1 - 3 secondi, secondo la dimensione del giunto saldato. Confrontato ad altri processi della saldatura quando usando la tecnologia della saldatura a ultrasuoni, i giunti riscaldano di meno e quindi non raggiungono il loro punto di fusione. Ciò le dà molti vantaggi non trovati in altre tecnologie della connettività. Inoltre non danneggia altri materiali vicino, quale l'isolamento del cavo. Questi comprendono i collegamenti semplici della sbarra collettrice e del cavo, fissano e contattano la saldatura nei campi di elettronica ed automobilistici e le domande speciali di cavi, film e strati di bobina dello smalto e nella transizione ai prodotti solidi, i giunti non non embrittle. Il più alta forza della saldatura è prodotta tramite il processo di rilassamento dei primi due strati atomici della componente da saldare. Il metodo della saldatura è simile alla saldatura della diffusione ed ha un'ampia varietà di applicazioni nel giacimento del metallo.
Nodo:
La testa per saldare ed il corno sono progettati come risuonatore di mezzo lunghezza d'onda con una frequenza operativa. Nella condizione di lavoro, l'ampiezza dei due fronti dell'estremità è il più grande e lo sforzo è il più piccolo e l'ampiezza del nodo che corrisponde alla posizione intermedia è zero e lo sforzo è il più grande. La posizione del nodo è destinata generalmente per essere un in posizione fissa, ma l'in posizione fissa usuale è destinato per avere uno spessore maggiori di 3 millimetri, o la scanalatura è fissa, in modo dall'in posizione fissa necessariamente non ha un'ampiezza zero, che causi un certi suono e parte della perdita di energia. Il suono solitamente è isolato da altre componenti da un anello di gomma o è protetto con un materiale fonoisolante. La perdita di energia è considerata quando progetta i parametri di ampiezza.
Parametri:
Oggetto nessun | QR-D2020A | QR-D2030A | QR-D2050A |
Potere | 2000W | 3000W | 5000W |
Pressione d'aria | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
Frequenza | 20KHZ | 20KHZ | 20KHZ |
Tensione | 220V | 220V | 380V |
Peso del corno | 55KG | 60KG | 88KG |
Dimensione di Horn | 550*280*380mm | 550*280*430mm | 550*380*660mm |
Dimensione del generatore | 540*380*150mm | 540*380*150mm | 540*380*150mm |
Prodotti ultrasonici della saldatura del metallo:
maglia del nichel della batteria dell'idruro del nichel-metallo della batteria dell'idruro del Nichel-metallo ed inter fusione dello strato del nichel
Batteria al litio, inter fusione dello strato della stagnola e del nichel del rame della batteria del polimero, di alluminio ed inter fusione dello strato dell'alluminio
I cavi sono fusi reciprocamente e sono impigliati in uno e più fonde.
Cavo e vari componenti elettronici, contatti, connettori e fusione reciproca
Dissipatori di calore, alette di scambio termico ed i centri di favo su grande scala di vari elettrodomestici e degli accessori automatici
La grande corrente contatta come i commutatori elettromagnetici e commutatori del non fusibile e fusione reciproca delle lamine di metallo dissimili
Metal il sigillamento del tubo, taglio può essere l'acqua, ermetica
Piastra assorbente di calore solare, tubo composito della alluminio-plastica ed impionbatura di alluminio del piatto
Precauzioni della saldatura a punti del metallo ultrasonico:
La saldatura a punti del metallo ultrasonico è ampiamente usata in una vasta gamma di applicazioni, compreso gli apparecchi elettrici automobilistici delle componenti, di tensione massima e bassa ed i componenti elettronici.
1. La saldatura ultrasonica del metallo è generalmente di meno di spesso di 5 millimetri dovuto attenuazione durante la trasmissione ultrasonica.
2. La funzione del grano è antiscorrimento e la forma della testa per saldare e della struttura è risoluta secondo la dimensione del pezzo in lavorazione, il materiale ed i requisiti di ampiezza. Il peso di lavoro è la considerazione chiave e la ragione è la quantità di inerzia.
3. È importante considerare la risonanza che la vibrazione ultrasonica formerà. La risonanza indurrà il gruppo saldato a rompersi e il desold.
4. La progettazione del dispositivo non deve violare il principio ultrasonico.
5. Le abilità della saldatura a ultrasuoni possono anche distruggersi ed il controllo di energia è richiesto.
