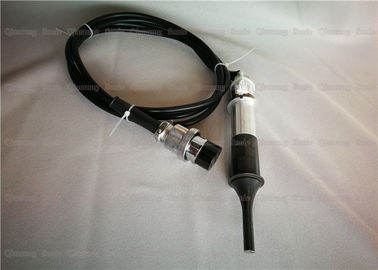

Trasduttore piezoelettrico ultrasonico di saldatura con Horn d'acciaio per l'imballaggio della bustina di tè

Trasduttore piezoelettrico ultrasonico di saldatura con Horn d'acciaio per l'imballaggio della bustina di tè

Descrizione:

Il trasduttore consiste di un alloggio, di uno strato di corrispondenza, di un trasduttore piezoceramic del disco, di una protezione, di un cavo dell'estrazione e di un ricevitore di matrice del piatto. Il trasduttore ceramico piezoelettrico del disco è fatto di materiale piezoelettrico PZT-5 con polarizzazione della direzione di polarizzazione. Il ricevitore di matrice del piatto consiste di 8 - 16 trasduttori del piatto, di due anelli del metallo e delle guarnizioni di gomma. Un trasduttore ceramico piezoelettrico del disco è utilizzato come trasduttore ultrasonico di base per la trasmissione e la ricezione dei segnali ultrasonici; un ricevitore di matrice del piatto è situato sopra il trasduttore piezoelettrico del disco come ricevitore ultrasonico per la ricezione dei segnali di eco di doppler del disco fuori della banda del trasduttore. La distanza di funzionamento dell'invenzione è maggior di 35 m., la larghezza di banda di frequenza raggiunge 10 chilocicli e l'obiettivo interurbano che si muove all'alta velocità può essere individuato.

I trasduttori ultrasonici sono dispositivi di energia che convertono l'energia elettrica, l'energia meccanica, o l'energia acustica proveniente da una forma di energia in un altro, anche conosciuti come i trasduttori ultrasonici, anche conosciuti come i sensori attivi. Uno dei la più mature ed affidabili è il dispositivo che converte l'energia elettrica e l'energia acustica da effetto piezoelettrico, anche conosciuto come il trasduttore piezoelettrico.

Specifiche:

Modello	QR-2528-2FZ
Frequenza	28khz
Potenza di uscita	300 watt
Bullone unito	M8*1
Diametro ceramico del disco	25mm
Qty dei dischi ceramici	2pcs
Capacità	1.9-2.6nf
Ampiezza	8 um
Applicazione	Saldatrice di plastica

Linea di saldatura progettazione di parti di plastica ultrasoniche:

Quando abbiamo deciso di usare la tecnologia della saldatura per fusione per completare la fusione, la progettazione strutturale delle parti di plastica deve in primo luogo considerare i seguenti punti:

1. La dimensione della saldatura (IE la forza richiesta)

2. Avete bisogno di a tenuta d'acqua e di ermetico?

3. Avete bisogno di uno sguardo perfetto?

4. Eviti la fusione di plastica o il versamento dei sintetici

5. È adatto a testa per saldare che elabora i requisiti?

Qualità della saldatura

Può essere ottenuta tramite il seguente controllo:

1. materiale

2. Struttura delle parti di plastica

3. Posizione e progettazione della linea di saldatura

4. dimensione della superficie della saldatura

5. Posizione e tenuta degli intradossi superiori e

6. testa per saldare e tocco di trucco delle parti della plastica

7. percorso liscio della saldatura

8. supporto inferiore della muffa

Direzione di progettazione

Per raggiungere un metodo perfetto e ripetibile della saldatura per fusione, le tre direzioni principali di progettazione devono essere seguite:

1. Le due superfici che sono inizialmente dentro contatto devono essere piccole per concentrare l'energia richiesta e minimizzare l'energia totale richiesta (IE il tempo di saldatura) per completare la fusione.

2. Trovi i metodi adatti di allineamento e della riparazione, quali gli incavi per le parti, i punti o le lingue di plastica.

3. Le superfici della saldatura intorno all'interfaccia unita devono essere uniformi ed intimamente in contatto vicino. Se possibile, le superfici di contatto sono sullo stesso aereo il più possibile in modo che la conversione di energia sia coerente.

plastica ultrasonica della saldatura del trasduttore di 28Khz 300W per la macchina della bustina di tè della piramide
