Luogo di origine: | Cina |
---|---|
Marca: | QRsonic |
Certificazione: | CE |
Numero di modello: | QR-BCJ20 |
Quantità di ordine minimo: | 1 pz |
Prezzo: | Negotation |
Imballaggi particolari: | Imballato in cartone |
Tempi di consegna: | 3 giorni lavorativi |
Termini di pagamento: | T/T, Western Union |
Capacità di alimentazione: | 2000pcs al mese |
Nome prodotti: | Sostituzione ad ultrasuoni Branson CJ20 | Frequenza: | 20 khz |
---|---|---|---|
Potenza di uscita: | 3300 watt | Bullone unito: | 1/2-20UNF |
Diametro ceramico del disco: | 50 mm | Capacità: | 18-20nf |
Ampiezza: | 10um | Applicazione: | Saldatrice di plastica ultrasonica |
Evidenziare: | Convertitore Branson sostitutivo ad ultrasuoni 20Khz,convertitore per saldatura ad ultrasuoni 3300w,convertitore per saldatura ad ultrasuoni con anelli pizoelettrici |

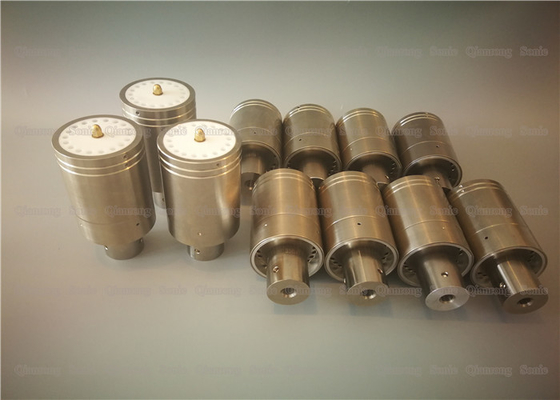

3300w Ultrasound 20Khz Convertitore Branson di ricambio con anelli pizoelettrici da 6 pezzi
Descrizione:
Il trasduttore ultrasonico Branson CL20 20Khz è realizzato con chip ceramici piezoelettrici, combinati con accessori in lega di titanio.In base ai parametri e alle caratteristiche dei trasduttori originali Branson stranieri, la ricerca, lo sviluppo e la produzione dalla tecnologia di origine garantiscono la stabilità dei prodotti del trasduttore e i parametri tecnici dell'applicazione.È dotato di generatori stranieri e teste di saldatura a stampo, che svolgono un ruolo sostitutivo.
Il trasduttore ad ultrasuoni è un dispositivo che converte l'energia elettrica in energia meccanica.Il dispositivo che converte energia elettrica ed energia acustica per effetto piezoelettrico è chiamato trasduttore piezoelettrico.Costituito da componente centrale in ceramica piezoelettrica, copertura anteriore e posteriore in metallo, precompressione.La vite, il pezzo dell'elettrodo e il tubo isolante sono composti.A seconda del design delle diverse strutture, anche la loro forma e le loro prestazioni ne risentono notevolmente.
Specifiche:
Modello | QR-BCJ20 |
Frequenza | 20 kHz |
Potenza di uscita | 3300 watt |
Bullone di giunzione | 1/2-20UNF |
Disco in ceramica Diametro | 50 mm |
Quantità di dischi ceramici | 4 pz |
Capacità | 18-20nf |
Ampiezza | 10 em |
Applicazione | Saldatrice per plastica |
Specifica:
Essoem No |
Collegare la vite (dimensione)
|
Diametro ceramica (mm)
|
Quantità di ceramica (pz)
|
Frequenza di risonanza (khz)
|
Potenza di ingresso | Macchina |
1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson serie 2000 |
2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson serie 2000 |
3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 5170, 8800 |
4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
Branson 8200, 8400 |
5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 8700 |
6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 910W o IW+ |
7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | Saldatrici Branson 40kHz |
8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | Saldatrici Branson 40kHz |
9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | 20 kHz Dukane Heavy Duty |
10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane modello 43A250, 43A255, 43D255, 43E255, 43A260 o 43B260 |
11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane Modello 43B18 |
14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | Saldatrici Dukane 40kHz |
15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | Saldatrici Dukane 40kHz |
16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | Saldatrici Rinco 35Khz |
17-QR-R35 | M8*1.25 | 25 | 2 | 35 | 500 | Saldatrici Rico 35kHz |
18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
23-QR-T35 | M8 | 25 | 4 | 35 | 800 | Macchina Telsonic da 35 kHz |
24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
Gli articoli speciali possono essere personalizzati.
Processo di fabbricazione del trasduttore ultrasonico:
Il trasduttore è composto da un guscio, uno strato corrispondente, un trasduttore a disco ceramico piezoelettrico, un supporto, un cavo in uscita e un ricevitore a matrice di piatti.Il trasduttore a disco ceramico piezoelettrico è realizzato in materiale piezoelettrico PZT-5 con polarizzazione della direzione dello spessore.Il ricevitore Cymbal array è composto da 8~16 trasduttori piatti, due anelli di metallo e rondelle di gomma.
1. Asciugare con pistola ad aria calda
2. Per prima cosa far oscillare l'elettrodo
3. Ceramica, pezzi di elettrodi, ceramica
4. Coperchio posteriore e viti
5. Posizionamento
6. Postbruciatore
7. Incollaggio
8. Posizionare il forno
9. Test con macchina di prova
10. Stuccatura delle fughe
11. Ripetere il test prima dell'imballaggio
3300w Ultrasound 20Khz Convertitore Branson di ricambio con anelli pizoelettrici da 6 pezzi
