Luogo di origine: | La Cina |
---|---|
Marca: | QRsonic |
Certificazione: | CE |
Numero di modello: | QR-3040-4BZ |
Quantità di ordine minimo: | pc 1 |
Prezzo: | Negotation |
Imballaggi particolari: | Imballato in cartone |
Tempi di consegna: | 3 giorni feriali |
Termini di pagamento: | T/T, Western Union |
Capacità di alimentazione: | 2000pcs al mese |
Nome di prodotti: | Trasduttore ultrasonico | Frequenza: | 40 chilocicli |
---|---|---|---|
Potenza di uscita: | 500 watt | Bullone unito: | M10 |
Diametro ceramico del disco: | 30mm | Qty dei dischi ceramici: | 4pcs |
Capacità: | 5.1-7.5nf | Ampiezza: | 4um |
Evidenziare: | trasduttore piezoelettrico di ultrasuono 40Khz,trasduttore piezoelettrico di ultrasuono 500w,trasduttore piezoelettrico ultrasonico 40Khz |

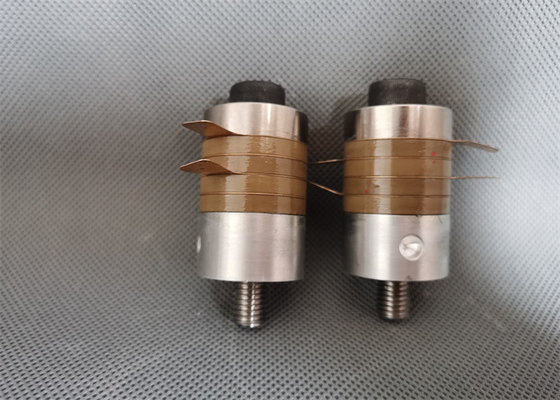

Trasduttore piezoelettrico di ultrasuono ad alta frequenza 40Khz per il taglio del dispositivo
Descrizione:
Il trasduttore ultrasonico è un convertitore di energia che converte la energia elettrica dell'input in alimentazione mecanica. È il cuore della macchina di saldatura a ultrasuoni. Può svolgere meglio il ruolo della macchina di saldatura a ultrasuoni se fornito di trasduttore ultrasonico appropriato
Specifiche:
Modello | QR-3040-4BZ |
Frequenza | 40khz |
Potenza di uscita | 500 watt |
Bullone unito | M10 |
Diametro ceramico del disco | 30mm |
Qty dei dischi ceramici | 4pcs |
Capacità | 5.1-7.5nf |
Ampiezza | 4 um |
Applicazione | Macchina ultrasonica |
Parametri:
Il tipo colonnare TIPO di NTK | ||||||||
Oggetto no.
|
Colleghi la vite
|
Diametro ceramico (millimetri)
|
Qty di ceramico (pc) |
Frequenza (chilocicli)
|
Capacità |
potere (w)
|
||
Giallo | Grigio | Nero | ||||||
7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
Il tipo colonnare TIPO di NTK | ||||||||
Oggetto no.
|
Colleghi la vite
|
Diametro ceramico (millimetri)
|
Qty di ceramico (pc) |
Frequenza (chilocicli)
|
Capacità |
potere (w)
|
||
Giallo | Grigio | Nero | ||||||
5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 |
Precauzioni ultrasoniche dell'assemblea delle parti del trasduttore:
Le parti principali del sistema di vibrazione ultrasonico, quali i trasduttori, corni, teste dello strumento, ecc., sono collegate da un bullone centrale.
1. Controlli che la superficie di contatto dovrebbe essere regolare ed esente dai graffi. Se ci sono dei graffi, usi una carta metallografica con una serie di zero o più per lucidare leggermente. È richiesto per lisciare il difetto senza danneggiare la planarità della superficie di contatto.
2. Pulisca le viti, i fori della vite e le superfici di contatto con un detersivo volatile e anti corrosivo.
3. Pulisca completamente le viti, i fori della vite e le superfici di contatto.
4. Tutti i fori di collegamento della vite dovrebbero essere perpendicolari alla superficie di contatto.
5. Applichi uno strato sottile di burro o di vaselina alla superficie di contatto prima del rafforzamento. Non si applichi alle viti ed ai fori di collegamento della vite.
6. Stringa con attenzione le due parti. Regoli la coppia di serraggio appropriata secondo le specifiche delle viti di collegamento. Una volta possibile, stringala correttamente.
7. Se allentate ancora la superficie unita, non dovreste vedere alcune cicatrici.
8. L'ampiezza del sistema di vibrazione si distribuisce uniformemente a mano, nessun suono sconosciuto, febbre severa non locale.
9. Dopo riapertura la superficie unita dopo il lavoro per un periodo, là dovrebbe non essere segni dell'ossidazione o dell'ablazione. Altrimenti, il contatto qui non è buono e l'energia ultrasonica è persa seriamente qui.
Trasduttore piezoelettrico di ultrasuono ad alta frequenza 40Khz per il taglio del dispositivo
