Attrezzatura Co., srl di automazione di Hangzhou Qianrong.
metta a fuoco sull'applicazione ultrasonica, in buona fede per vincere i clienti
| Luogo di origine: | Cina |
|---|---|
| Marca: | FUNSONIC |
| Certificazione: | CE |
| Numero di modello: | FS650 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | Negotation |
| Imballaggi particolari: | imballato dal caso di legno |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | Unità 1000 al mese |
| Nome della produzione: | Sistema di spruzzatura ad ultrasuoni di produzione | Frequenza: | 20-200khz per la selezione |
|---|---|---|---|
| Potenza massima: | 100 W | Volume di spruzzatura continuo massimo: | 20-1200 ml/h/pcs, scalabile |
| Larghezza effettiva di spruzzatura: | 2-260 mm/pcs, scalabile | Uniformità della spruzzatura: | <5> |
| Viscosità della soluzione: | ≤ 30cps | Voltaggio di ingresso: | 220V±10%/50-60Hz |
| Evidenziare: | Rivestimento a spruzzo ad ultrasuoni a film sottile,Macchine per rivestimento a spruzzo ad ultrasuoni industriali,Scaffalatura |
||
Sistema di servo-movimento per rivestimento a spruzzo ad ultrasuoni industriale
Descrizione:

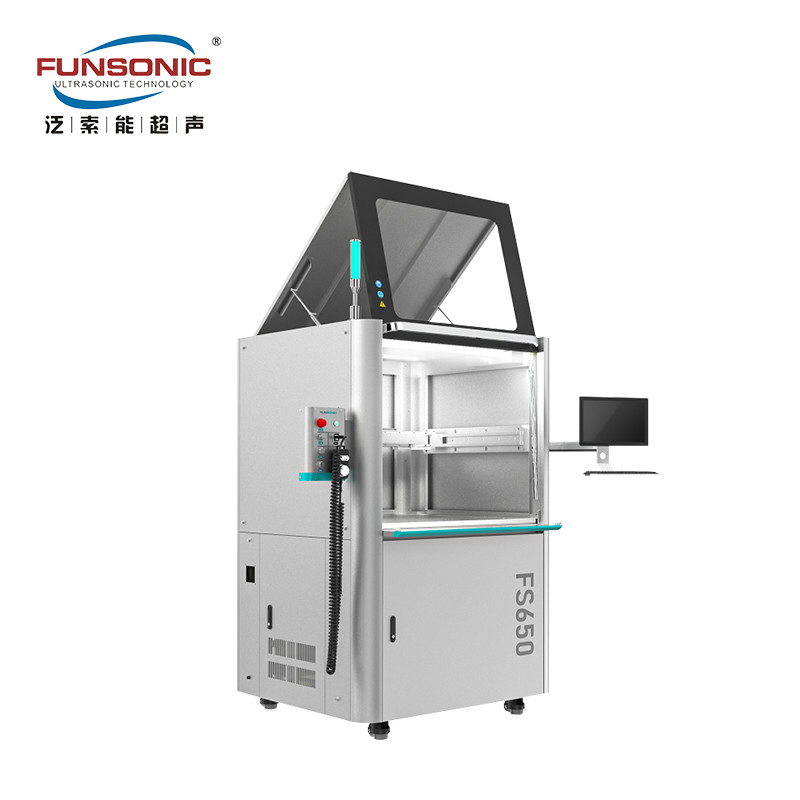

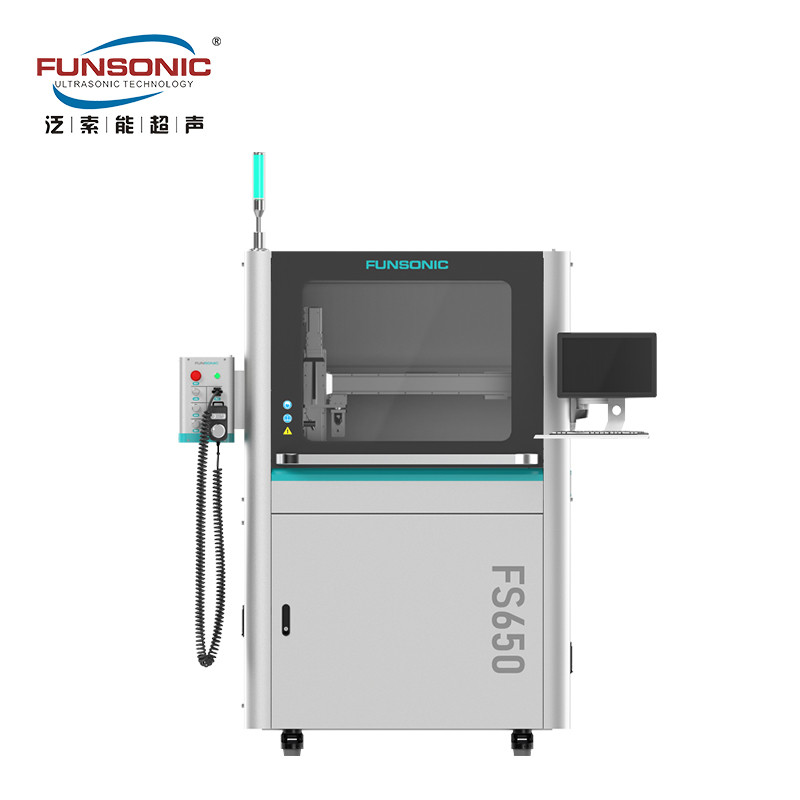

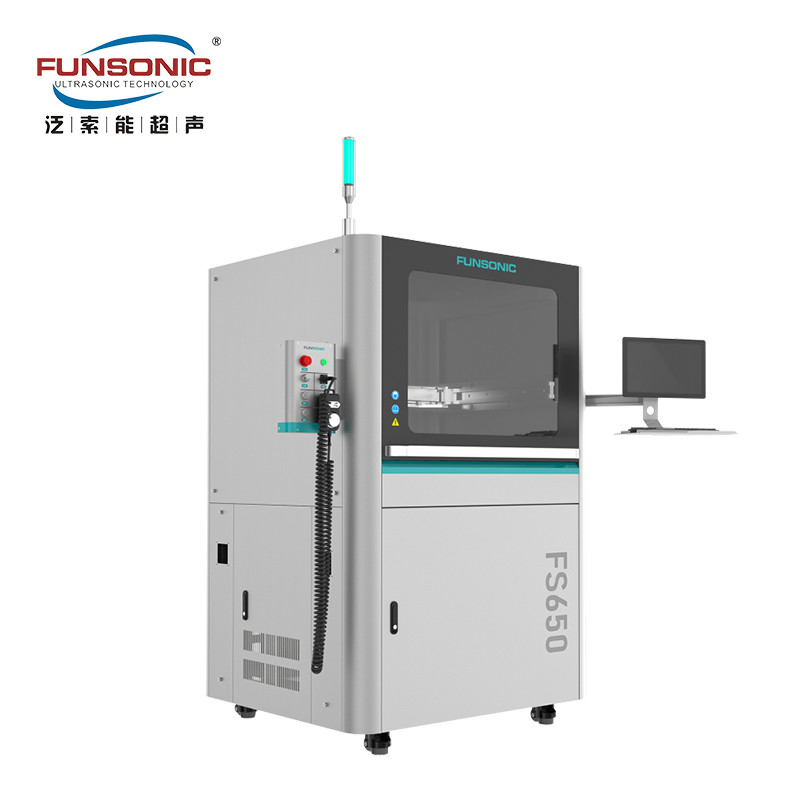

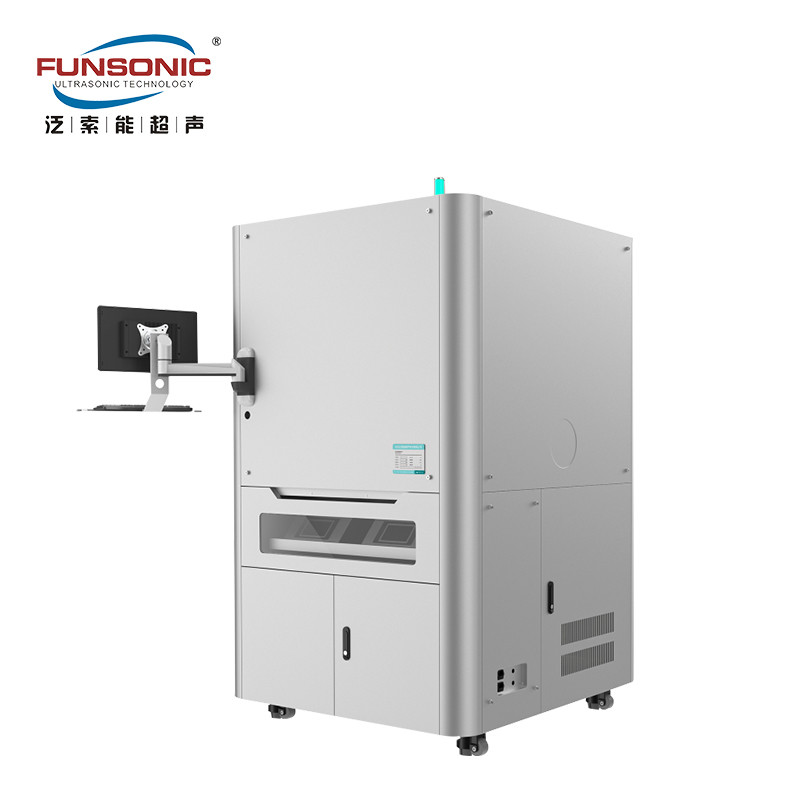

La macchina di spruzzatura ad ultrasuoni di precisione FUNSONIC FS650 è utilizzata principalmente per la produzione su scala media e per la produzione di pellicole su larga superficie.L'intera attrezzatura ha una struttura semplice ed elegante, con funzioni complete, comprendenti principalmente il sistema di servo movimento a tre assi XYZ e il meccanismo di rotazione dell'ugello all'asse R.È dotato del sistema di controllo speciale di spruzzatura ad ultrasuoni sviluppato indipendentemente da FUNSONIC, realizzando un sistema completo di modifica della traiettoria con funzioni di abbinamento e di spruzzatura per qualsiasi forma di piano bidimensionale.
Parametri:
| Tipo di prodotto |
Macchina per rivestimento a spruzzo ad ultrasuoni di precisione Tipo di ufficio di laboratorio FS310 |
Intelligente macchina di rivestimento ad ultrasuoni di precisione tipo desktop FS620 |
Macchina di rivestimento a spruzzo ad ultrasuoni a bordo banco FS650 |
| Frequenza di funzionamento dell'ugello di spruzzatura | 20-200KHz | 20-200KHz (Normalmente utilizzare 60100110120K) | 20-200KHz (Normalmente utilizzare 60100K) |
| Potenza dell'ugello | 1-15W | 1-15W | 1-15W |
| Volume di spruzzatura continuo massimo | 00,01 - 50 ml/min | 00,01 - 50 ml/min | Determinare in base al tipo e alla quantità di ugelli configurati (max 5 ugelli) |
| Larghezza effettiva di spruzzatura | 2-100 mm | 2-100 mm | Determinare in base al tipo e alla quantità di ugelli configurati |
| Uniformità della spruzzatura | ≥ 95% | ≥ 95% | ≥ 95% |
| Tasso di conversione della soluzione | ≥ 95% | ≥ 95% | ≥ 95% |
| Spessore della pellicola secca | 20 nm-100 μm | 20 nm-100 μm | 20 nm-100 μm |
| Viscosità della soluzione | ≤ 30cps | ≤ 30cps | ≤ 30cps |
| Intervallo di temperatura | 1-60°C | 1-60°C | 1-60°C |
| Particelle atomizzate (valore medio) | 10-45 μm (acqua distillata), determinata dalla frequenza dell'ugello | 10-45 μm (acqua distillata), determinata dalla frequenza dell'ugello | 10-45 μm (acqua distillata), determinata dalla frequenza dell'ugello |
| Pressione di deviazione massima | ≤ 0,10 MPA | ≤ 0,15 MPA | ≤ 0,15 MPA |
| Voltaggio di ingresso | 220V±10%/50-60Hz | 220V±10%/50-60Hz | 220V±10%/50-60Hz |
| Modalità di esercizio | X+Y due assi completamente automatici, regolazione manuale dell'asse Z | XYZ a tre assi, programmabile in modo indipendente | Un sistema di controllo della spruzzatura sviluppato indipendentemente da FUNSONIC basato sul sistema Windows, con controllo PLC, schermo touch full-color da 15,6 pollici, servomotore importato a tre assi XYZ,rotazione di avvio dell'asse R, e modulo a vite di precisione completamente chiuso |
| Modalità di controllo | Carta microcomputer, touch screen da 7 pollici + pulsanti | FUNSONIC sistema di controllo della spruzzatura, controllo PLC, schermo touch full-color da 13,3 pollici | Controllo PLC, sistema di controllo operativo sviluppato sulla base del sistema Windows, supportando il controllo remoto, l'aggiornamento, ecc. |
| Contenuto del controllo | Spruzzo ad ultrasuoni, approvvigionamento di liquidi, riscaldamento, dispersione ad ultrasuoni e altri sistemi | Spruzzo ad ultrasuoni, approvvigionamento di liquidi, riscaldamento, dispersione ad ultrasuoni e altri sistemi | Il touch screen integra ugello ad ultrasuoni, alimentazione liquida, riscaldamento, adsorbimento, dispersione ad ultrasuoni e altri controlli e ha anche il monitoraggio del sistema, allarme e altre funzioni |
| Metodo di approvvigionamento di liquidi | Pompa di iniezione di precisione | Pompa di iniezione di precisione | Pompa di iniezione di precisione |
| Sistema di dispersione ad ultrasuoni (facoltativo) | 50 ml, 40K, campionatore biologico | 20 ml o 50 ml, 40K, campionatore biologico | 20 ml o 50 ml, 40K, campionatore biologico |
I fattori che influenzano la spruzzatura ad ultrasuoni:
1. Dimensione delle goccioline: la frequenza delle apparecchiature di spruzzatura ad ultrasuoni influenza la dimensione delle goccioline, e più alta è la frequenza, più piccola è la dimensione delle goccioline.La dimensione media delle goccioline a 20Khz e 20kHz è di 90 micron, e a 40 kHz, la dimensione delle goccioline diminuisce ulteriormente a una media di 45 micron.
2. successo o fallimento dell'atomizzazione: se l'energia ultrasonica è troppo elevata, si verificherà la cavitazione.causando l'atomizzazione prematura del liquido che scorre attraverso l'ugello e la "sparatura" in goccioline di diverse dimensioniSolo l'ampiezza generata ad una potenza specifica può produrre un effetto di atomizzazione relativamente ideale.
3. portata di atomizzazione: la portata di portata degli ugelli di atomizzazione ad ultrasuoni è generalmente relativamente ampia,A differenza degli ugelli tradizionali azionati dall'aria che si basano sulla potenza dell'aria per decomporre il flusso liquido per l'atomizzazionePertanto, la quantità di liquido atomizzato dall'ugello per unità di tempo della stessa soluzione è principalmente controllata dal sistema di trasporto del liquido utilizzato in combinazione con l'ugello atomizzante.
