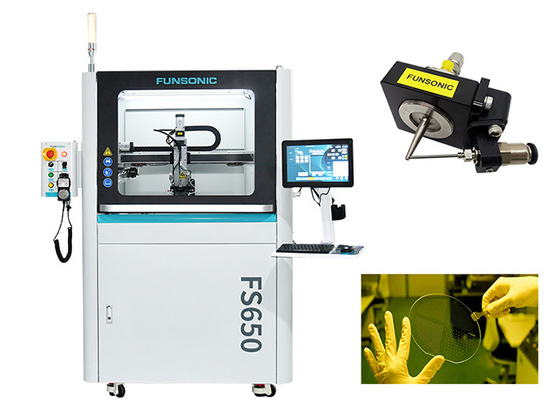

Sistema di rivestimento da spruzzo ad ultrasuoni a poliammide e fotoresistente con ugello micro

Sistema di rivestimento da spruzzo ad ultrasuoni a poliammide e fotoresistente con ugello micro

Descrizione:

Il sistema di spruzzatura ad ultrasuoni si è dimostrato adatto per varie applicazioni che richiedono rivestimenti fotoresistenti o poliamidici uniformi e ripetibili.e processo di rivestimento fotoresistente e poliamidico riproducibile.
Le applicazioni comuni dei rivestimenti ad ultrasuoni poliamidi e fotoresistenti includono, ma non sono limitate a, MEMS, lenti, dispositivi microfluidici, microelettronica e filtri.I sistemi di rivestimento sono in grado di rivestire substrati piatti e 3D, in genere includono chip di silicio, vetro, ceramica e metalli.

Parametri:

Struttura e principio dell'ugello ad ultrasuoni:

L'ugello ad ultrasuoni è un dispositivo di sintonizzazione basato sulla risonanza di frequenza specifica.con una lunghezza di banda non superiore a 50 mm,Ciò significa che più alta è la frequenza ultrasonica, più piccolo è il trasduttore e diminuirà anche la dimensione media delle goccioline generate dall'atomizzazione dell'ugello.

L'ugello ad ultrasuoni è composto da diverse parti, il componente motore comprende un paio di trasduttori piezoelettrici che convertono l'energia elettrica in movimento meccanico.L'alimentazione ad alta frequenza proviene da un generatore separato che può bloccare la frequenza di risonanza dell'ugelloIl trasduttore è collocato tra due cilindri di titanio, che amplificano il movimento di vibrazione del trasduttore per massimizzare il suo effetto sulla superficie di atomizzazione.Abbiamo scelto il titanio come materiale perché ha una elevata resistenza alla trazione, buone proprietà acustiche ed eccellente resistenza alla corrosione.

Il liquido viene trasportato verso la superficie di atomizzazione attraverso un canale di grande diametro lungo tutta la lunghezza dell'ugello.incontrerà vibrazioni di alta amplitudine che lo dividono in piccole goccioline che si muovono a basse velocità (meno di 3 pollici al secondo)Per ottenere questo effetto, la potenza dell'applicazione deve essere mantenuta entro una finestra relativamente stretta.Se la potenza è troppo alta, il liquido verrà strappato in pezzi grandi, che non è adatto per lo spray di atomizzazione.la potenza di funzionamento dell'ugello varia tra 1 e 15 watt a seconda della progettazione specifica e delle proprietà del liquido spruzzato.
