Attrezzatura Co., srl di automazione di Hangzhou Qianrong.
metta a fuoco sull'applicazione ultrasonica, in buona fede per vincere i clienti
| Luogo di origine: | Cina |
|---|---|
| Marca: | FUNSONIC |
| Certificazione: | CE |
| Numero di modello: | FS150 |
| Quantità di ordine minimo: | 1 unità |
| Prezzo: | Negotation |
| Imballaggi particolari: | imballato dal caso di legno |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | Unità 1000 al mese |
| Nome della produzione: | Macchina rivestita con spruzzo ad ultrasuoni di precisione | Frequenza: | 20-200khz per opzionale |
|---|---|---|---|
| Potenza: | 1-15W | Intervallo di dimensioni delle particelle automatizzate: | 15-20 μm |
| Flusso dello spruzzo: | 0.01-50 ml/min | Viscosità del liquido: | < 30cps |
| Dimensione delle particelle: | < 8 μm | Applicazione: | Adatto per esperimenti qualitativi |
| Evidenziare: | Tecnologia di rivestimento di precisione ad ultrasuoni,Rivestimento superficiale di PCB a spruzzo ad ultrasuoni,Macchina per rivestimento a spruzzo ad ultrasuoni per PCB |
||

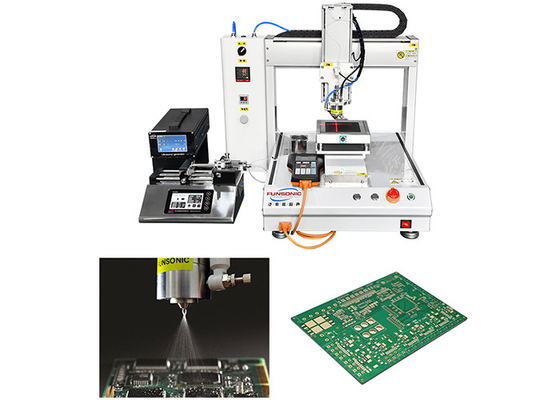

Tecnologia di rivestimento di precisione ad ultrasuoni per circuiti stampati PCB elettronici
Descrizione:
Electronic PCB (printed circuit board) protection ultrasonic precision coating technology is an advanced ultrasonic coating process that uses high-frequency ultrasonic vibration to fully atomize moisture-proof coatings, rivestimenti di isolamento o rivestimenti anticorrosione, rivestendoli in modo uniforme sulla superficie del PCB, proteggendo efficacemente la funzionalità del circuito stampato e prolungandone la vita utile.
La tecnologia ad ultrasuoni può migliorare l'adesione tra rivestimenti e superfici PCB,fornire prestazioni di protezione più elevate per le schede PCB elettroniche e adattarsi alle esigenze in continua evoluzione dei prodotti elettronici.
Parametri:
| Tipo di prodotto | Macchina per spruzzo di precisione ad ultrasuoni rivestita Desktop di laboratorio Tipo FS150 |
| Frequenza di funzionamento dell'ugello di spruzzatura | 20-200KHz |
| Potenza dell'ugello | 1-15W |
| Volume di spruzzatura continuo massimo | 00,01 - 50 ml/min |
| Larghezza effettiva di spruzzatura | 2-100 mm |
| Uniformità della spruzzatura | ≥ 95% |
| Tasso di conversione della soluzione | ≥ 95% |
| Spessore della pellicola secca | 20 nm-100 μm |
| Viscosità della soluzione | ≤ 30cps |
| Intervallo di temperatura | 1-60°C |
| Particelle atomizzate (valore medio) | 10-45 μm (acqua distillata), determinata dalla frequenza dell'ugello |
| Pressione di deviazione massima | ≤ 0,10 MPA |
| Voltaggio di ingresso | 220V±10%/50-60Hz |
| Modalità di esercizio | X. modulo di movimento lineare della rotaia dell'asse Y e dell'asse Z, che esegue movimenti su e giù/anteriore e posteriore/sinistra e destra |
| Controller di movimento | Sistema operativo software, impostazioni dei parametri |
| Contenuto del controllo | Spruzzo ad ultrasuoni, approvvigionamento di liquidi, riscaldamento, dispersione ad ultrasuoni e altri sistemi |
| Metodo di approvvigionamento di liquidi | Pompa di iniezione di precisione |
| Sistema di dispersione ad ultrasuoni (facoltativo) | 50 ml, 40K, campionatore biologico |
| Potenza nominale del sistema di dispersione ad ultrasuoni | 200W, 10A |
Adattamento dei parametri:
Migliorare il fenomeno degli schizzi di rivestimento regolando i seguenti parametri:
1. Ridurre la potenza degli ultrasuoni: ridurre la potenza delle onde ultrasoniche per abbassare l'intensità della spruzzatura
2. Riduzione della velocità di rivestimento: rallentando la velocità di rivestimento si può consentire più tempo affinché il rivestimento si diffonda uniformemente sul substrato, riducendo gli schizzi.
3. Prolungare il tempo di impulso: aumentando il tempo di impulso può consentire al rivestimento di atomizzare più completamente, piuttosto che spruzzare fuori istantaneamente
4. Ridurre la frequenza: utilizzare una frequenza ultrasonica più bassa per cambiare la modalità di spruzzatura per renderla più stabile
5- Aumento della viscosità: se il rivestimento è troppo sottile, la viscosità del rivestimento può essere adeguatamente aumentata (ad esempio, aggiungendo addensanti)
6. Ottimizzare la progettazione dell'ugello o sostituire l'ugello: utilizzare un design dell'ugello più ragionevole, o regolare l'angolo di spruzzatura e la distanza dell'ugello
Tecnologia di rivestimento di precisione ad ultrasuoni per circuiti stampati PCB elettronici
