| MOQ: | 1 unità |
| prezzo: | Negotation |
| standard packaging: | imballato dal caso di legno |
| payment method: | T/T, Western Union |
| Supply Capacity: | Unità 1000 al mese |

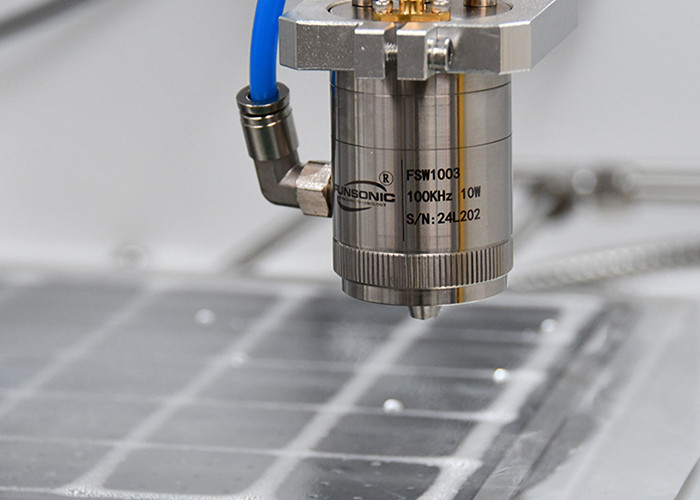

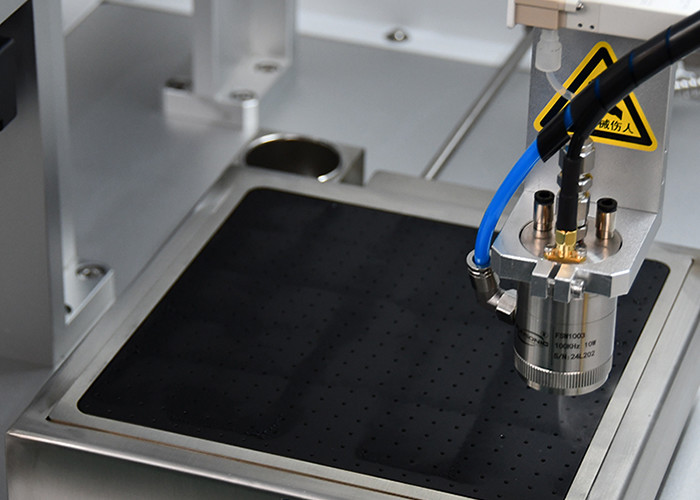

Rivestimento di wafer a semiconduttori ad ultrasuoni
Descrizione:
Il rivestimento dei wafer è un processo unico che facilita l'applicazione automatica di adesivi adesivi a livello di wafer, seguita dalla formazione di film adesivi a chip nella fase successiva.La tecnologia di rivestimento dei wafer a semiconduttori ad ultrasuoni di FUNSONIC è adatta per il rivestimento dei wafer, che può ottenere velocità di processo, controllo dello spessore e uniformità del materiale.Le connessioni a chip sono realizzate mediante riscaldamento e pressione per produrre linee adesive coerenti e piccole, angoli controllati.
La tecnologia di rivestimento dei wafer a semiconduttori ad ultrasuoni deve tenere conto dei parametri di spruzzatura durante l'uso, come la frequenza ultrasonica, la velocità di spruzzatura e lo spessore del rivestimento,che devono essere ottimizzati in base a materiali e requisiti specificiAl tempo stesso, le proprietà del materiale possono avere un certo impatto sull'effetto di spruzzatura, come la viscosità, la tensione superficiale e la volatilità del rivestimento.che devono essere presi in considerazione nella selezione dei materiali.
Parametri:

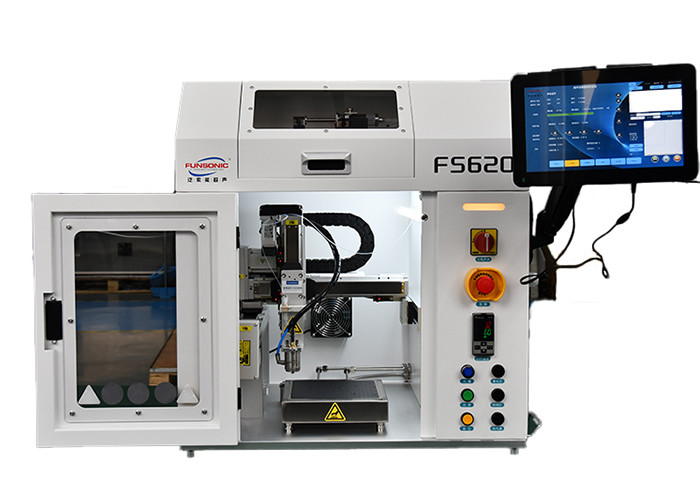

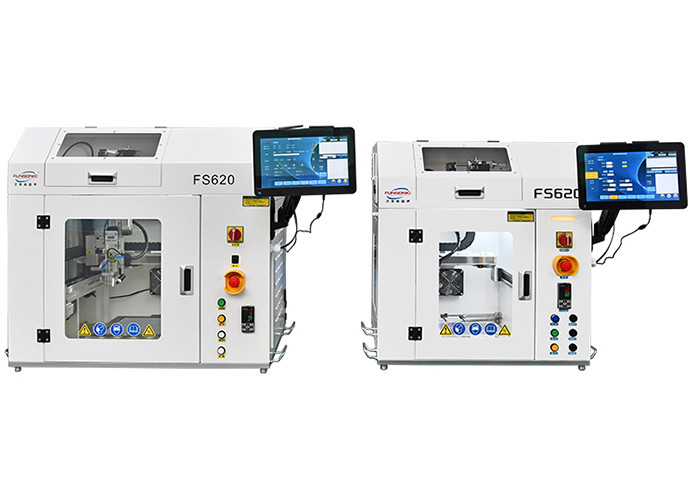

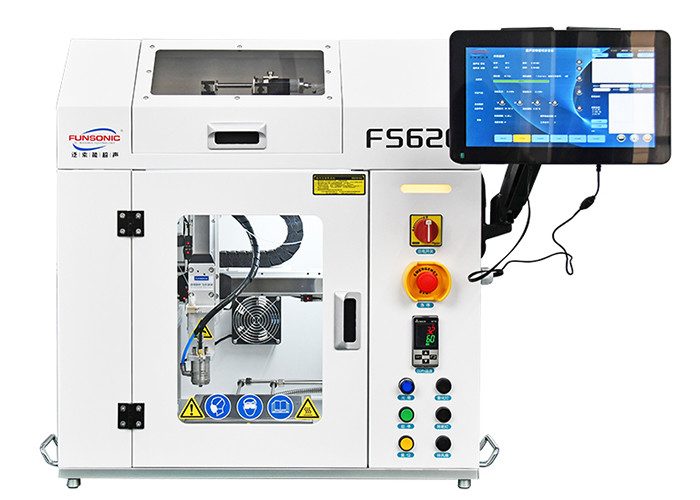

| Tipo di prodotto | Macchina di rivestimento ad ultrasuoni di precisione intelligente tipo desktop FS620 |
| Frequenza di funzionamento dell'ugello di spruzzatura | 20-200Khz |
| Potenza dell'ugello | 1-15W |
| Volume di spruzzatura continuo massimo | 0.5-10 ml/min |
| Larghezza effettiva di spruzzatura | 2-20 mm |
| Uniformità della spruzzatura | ≥ 95% |
| Tasso di conversione della soluzione | ≥ 95% |
| Spessore della pellicola secca | 20 nm-100 μm |
| Viscosità della soluzione | ≤ 30cps |
| Intervallo di temperatura | 1-60°C |
| Particelle atomizzate (valore medio) | 15-40 μm (acqua distillata), determinata dalla frequenza dell'ugello |
| Pressione di deviazione massima | ≤ 0,05 MPA |
| Voltaggio di ingresso | 220V±10%/50-60Hz |
| Modalità di esercizio | XYZ a tre assi, programmabile in modo indipendente |
| Modalità di controllo | FUNSONIC sistema di controllo dello spruzzo, controllo PLC, schermo touch full-color da 13,3 pollici |
| Contenuto del controllo | Spruzzo ad ultrasuoni, approvvigionamento di liquidi, riscaldamento, dispersione ad ultrasuoni e altri sistemi |
| Metodo di approvvigionamento di liquidi | Pompa di iniezione di precisione |
| Sistema di dispersione ad ultrasuoni (facoltativo) | 20 ml o 50 ml, 40K, campionatore biologico |
| Potenza nominale del sistema di dispersione ad ultrasuoni | 100 W |
Applicazione:
1. Rivestimento di strato fotosensibile:
Nella fotolitografia, la tecnologia ad ultrasuoni viene utilizzata per rivestire uniformemente materiali fotosensibili, garantendo il trasferimento di modelli ad alta risoluzione.
2. Rivestimento protettivo:
Applicare rivestimenti protettivi anti-corrosione e resistenti agli graffi per migliorare la durata del wafer.
3. Rivestimento funzionale:
In talune applicazioni possono essere rivestiti materiali funzionali con specifiche proprietà elettriche o ottiche.
![]()
![]()
![]()
Rivestimento di wafer a semiconduttori ad ultrasuoni
![]()
![]()
|
|
