Attrezzature professionali di soldazione ad ultrasuoni per il sollevamento dello stress

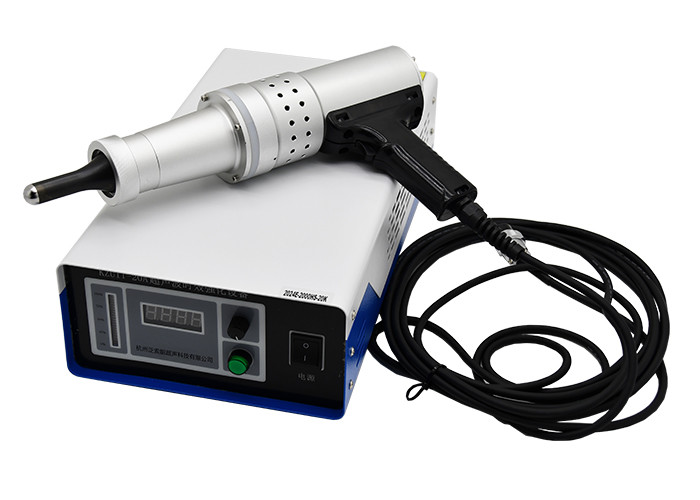

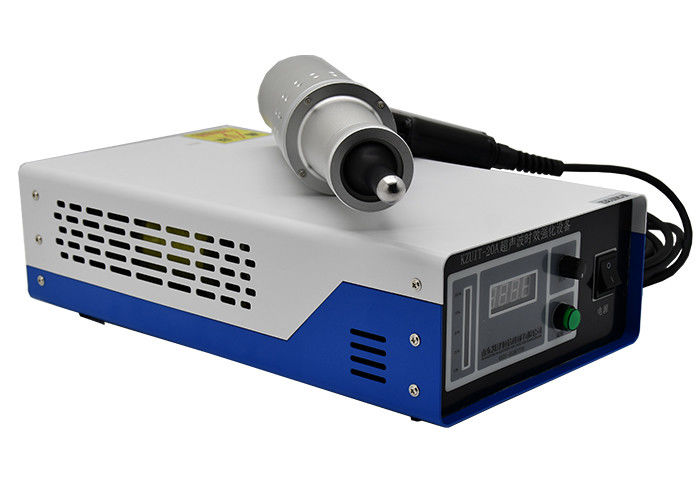

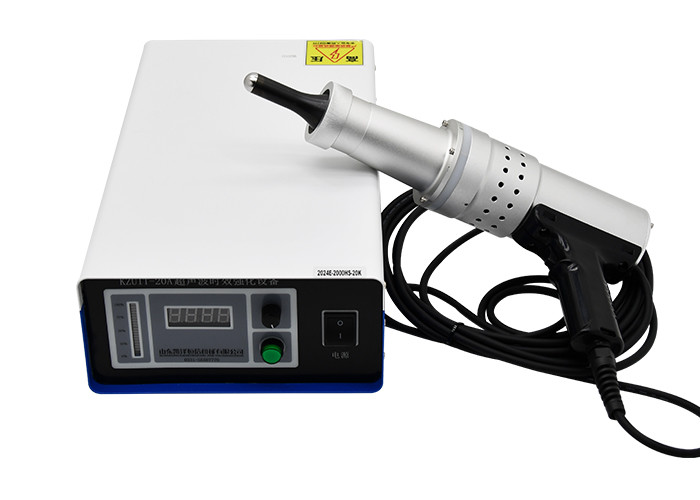

Apparecchiatura professionale per la riduzione delle sollecitazioni mediante saldatura a ultrasuoni

Descrizione:

L'apparecchiatura professionale per la riduzione delle sollecitazioni mediante saldatura a ultrasuoni è un sistema a ultrasuoni digitale intelligente in grado di eliminare le sollecitazioni interne e i difetti superficiali del giunto saldato generati dal processo di saldatura. Previene la deformazione o la fessurazione del pezzo causata dal rilascio delle sollecitazioni e sopprime l'innesco delle cricche. Migliora il limite di snervamento e la durata a fatica delle saldature e aumenta la durezza superficiale.

Principio:

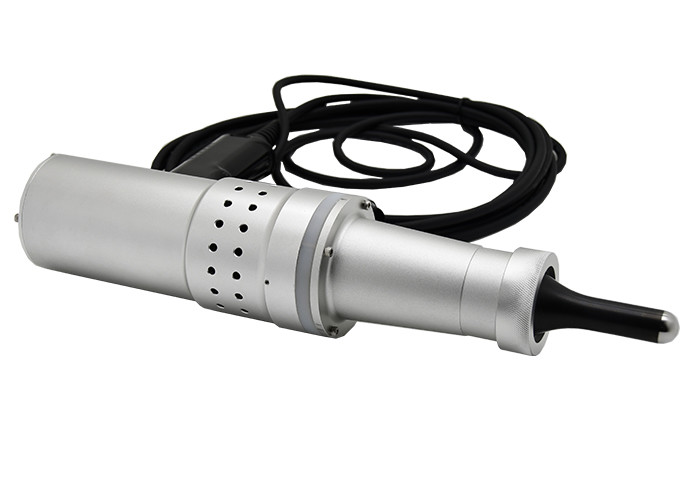

L'alimentazione di pilotaggio delle onde ultrasoniche è collegata al trasduttore a ultrasuoni posto nell'alloggiamento tramite un cavo. L'estremità di uscita della vibrazione del trasduttore è collegata all'asta di ampiezza, e l'estremità dell'asta di ampiezza è dotata di un ago di impatto.
L'alimentatore di pilotaggio a ultrasuoni può convertire l'alimentazione di rete in alimentazione CA ad alta frequenza e alta tensione, che viene trasmessa al trasduttore. Quindi, il trasduttore a ultrasuoni converte la corrente in energia meccanica, ovvero onde ultrasoniche. La sua manifestazione è che il trasduttore esegue un movimento di espansione e contrazione alternati nella direzione longitudinale, e la frequenza del movimento di espansione e contrazione è equivalente alla frequenza della corrente alternata dell'alimentatore di pilotaggio. Lo spostamento dell'espansione e della contrazione è di circa dieci micrometri.
La funzione della leva di ampiezza è quella di amplificare l'ampiezza di uscita del trasduttore, che può raggiungere circa 100 micron, e di applicare una forza di impatto all'ago di impatto, spingendolo in avanti ad alta velocità. Dopo che l'ago di impatto colpisce il pezzo, l'energia viene trasmessa al cordone di saldatura per eliminare le sollecitazioni.
Dopo essere stato sottoposto alla reazione del pezzo, la testa di impatto rimbalza e colpisce l'asta di ampiezza a vibrazione ad alta frequenza. Viene quindi eccitata di nuovo e si scontra con il cordone di saldatura ad alta velocità, ripetendo questo processo più volte per completare il lavoro di impatto.

Parametri:

Applicazione :

Settori che hanno requisiti rigorosi per la stabilità e la resistenza dei giunti saldati. Ad esempio, trattamento di saldatura dei metalli in settori come ponti, elettricità, cantieristica navale, recipienti a pressione e strutture in acciaio.
