Dukane resistente parte il convertitore ultrasonico 41S30 per l'applicazione di saldatura

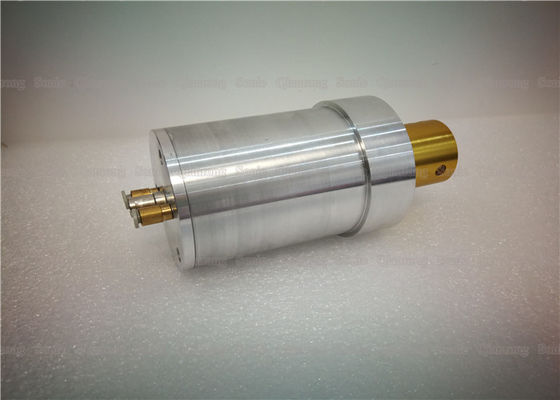

Convertitore ultrasonico resistente 41S30 di 20Khz Dukane per l'applicazione di saldatura

Descrizione:

Questo 20 convertitore ultrasonico di chilociclo Dukane 41S30 utilizza la stessa assemblea piezo-elettrica del driver del trasduttore resistente standard 110-3122 ma ha un alloggio sigillato e un 24" cavo che termina in un connettore mil-spec. per facilitare l'uso negli ambienti duri o dove l'attrezzatura deve essere annaffiata per pulire. L'alloggio ha montaggi per 1/4" poli tubatura del OD per portare l'aria di raffreddamento a secco a e dall'assemblea del driver. Non può essere montato in una stampa standard di Dukane. Richiede l'uso del cavo di ultrasuono 200-1233-10. Il filo dell'uscita è 1/2-20UNF.

Il trasduttore converte l'alta frequenza e l'alta tensione del generatore in vibrazione meccanica. È la componente del centro dell'ultrasuono. Il corno è un'estremità dell'uscita e l'energia di vibrazione è inviata al dispositivo di modulazione attraverso l'estremità dell'uscita ed è amplificata ed inviata alla muffa. Il corno stesso ha un determinato rapporto di amplificazione di ampiezza.

Specifiche:

Domande comuni circa i trasduttori ultrasonici:

1. Il vibratore ultrasonico è umido. Potete controllare la spina collegata al trasduttore con un megger. Controlli il valore della resistenza di isolamento per giudicare la situazione di base. Generalmente, la resistenza di isolamento è maggior di 5 megaohm. Se il valore della resistenza di isolamento non è raggiunto, il trasduttore è generalmente umido. L'intero trasduttore (a parte la custodia in plastica spruzzata) può essere disposto nel forno per circa 3 ore a °C 100 o essere utilizzato per rimuovere l'umidità al valore della resistenza. Normale finora.

2, il vibratore del trasduttore sono infornati, il materiale ceramico è rotto e può combinarsi ad occhio nudo e il megohmmeter. Generalmente, come misura del trattamento di emergenza, il vibratore nocivo individuo può essere staccato senza colpire l'uso normale di altri vibratori.

3, sgommatura del vibratore, il nostro trasduttore sono fatti di cemento, processo di garanzia del doppio della chiusura a vite, in circostanze normali.

4, perforazione della superficie in vibrazione dell'acciaio inossidabile, il trasduttore generale possono essere usati per 10 anni in pieno caricano, la perforazione della superficie in vibrazione possono accadere.

Convertitore ultrasonico resistente 41S30 di 20Khz Dukane per l'applicazione di saldatura
