Attrezzatura Co., srl di automazione di Hangzhou Qianrong.
metta a fuoco sull'applicazione ultrasonica, in buona fede per vincere i clienti
| Luogo di origine: | La Cina |
|---|---|
| Marca: | QRsonic |
| Certificazione: | CE |
| Numero di modello: | QR-6015-4BZ |
| Quantità di ordine minimo: | 1 pz |
| Prezzo: | Negotation |
| Imballaggi particolari: | imballato in scatola |
| Tempi di consegna: | 3 giorni feriali |
| Termini di pagamento: | T / T, unione occidentale |
| Capacità di alimentazione: | 2000pcs al mese |
| Nome di prodotti: | Trasduttore della saldatura a ultrasuoni | frequenza: | 15 chilocicli |
|---|---|---|---|
| Potenza di uscita: | 2600 watt | Bullone unito: | M20*1.5 |
| Diametro ceramico del disco: | 60 mm | Qty dei dischi ceramici: | 4pcs |
| Capacità: | 9-13.5nf | Ampiezza: | 10 um |
| Evidenziare: | trasduttore ultrasonico di alto potere,Trasduttore ceramico piezoelettrico |
||

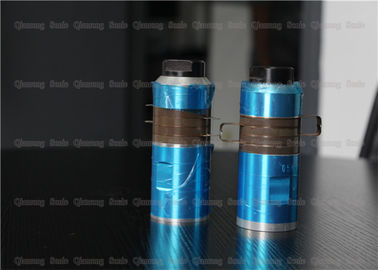

il centro di plastica ultrasonico dell'apparecchio per saldare 15Khz parte il trasduttore della saldatura
Descrizione:
La funzione del trasduttore ultrasonico è di convertire la corrente elettrica dell'input in alimentazione mecanica (onde ultrasoniche) e poi di passarla fuori, mentre consuma una piccola parte del potere stessa.
I trasduttori ultrasonici, il problema tecnico da risolvere è di progettare un trasduttore ultrasonico con una grandi distanza e larghezza di banda di frequenza.
Il trasduttore consiste di un alloggio, di uno strato di corrispondenza, di un trasduttore piezoceramic del disco, di una protezione, di un cavo dell'estrazione e di un ricevitore di matrice del piatto. Il trasduttore ceramico piezoelettrico del disco è fatto di materiale piezoelettrico PZT-5 con polarizzazione della direzione di polarizzazione. Il ricevitore di matrice del piatto consiste di 8 - 16 trasduttori del piatto, di due anelli del metallo e delle guarnizioni di gomma. La distanza di funzionamento dell'invenzione è maggior di 35 m., la larghezza di banda di frequenza raggiunge 10 chilocicli e l'obiettivo interurbano che si muove all'alta velocità può essere individuato.
Specifiche:
| Modello | QR-6015-4BZ |
| Frequenza | 15 chilocicli |
| Potenza di uscita | 2600 watt |
| Bullone unito | M20*1.5 |
| Diametro ceramico del disco | 60mm |
| Qty dei dischi ceramici | 4pcs |
| Capacità | 9-13.5nf |
| Ampiezza | 10 um |
| Applicazione | Saldatrice di plastica |
| Il tipo colonnare TIPO di NTK | ||||||||
|
Oggetto no.
|
Colleghi la vite
|
Diametro ceramico (millimetri)
|
Qty di ceramico (pc) |
Frequenza (chilocicli)
|
Capacità |
potere (w)
|
||
| Giallo | Grigio | Il nero | ||||||
| 7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Il tipo colonnare TIPO di NTK | ||||||||
|
Oggetto no.
|
Colleghi la vite
|
Diametro ceramico (millimetri)
|
Qty di ceramico (pc) |
Frequenza (chilocicli)
|
Capacità |
potere (w)
|
||
| Giallo | Grigio | Il nero | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Che cosa è convertitore ultrasonico?
Il convertitore è nominato a proposito perché riceve l'energia elettrica proveniente dall'alimentazione elettrica e la converte in vibrazioni meccaniche.
Come funziona?
Quando la tensione alternata ad una frequenza di 20.000 hertz si applica al convertitore vibra fisicamente a quella stessa frequenza.
Di cui un convertitore si compone?
Un trasduttore electrostrictive che consiste di uno o più dischi di materiale piezoelettrico interposti fra due sezioni del metallo.
L'intera assemblea è sonora ad una frequenza predeterminata e la sua lunghezza è acustico uguale ad a metà di lunghezza d'onda alla frequenza applicata.
il centro di plastica ultrasonico dell'apparecchio per saldare 15Khz parte il trasduttore della saldatura
