Luogo di origine: | La CINA |
---|---|
Marca: | QRsonic |
Certificazione: | CE |
Numero di modello: | QR-7015-4BZ-BZ |
Quantità di ordine minimo: | Pc 1 |
Prezzo: | Negotation |
Imballaggi particolari: | Imballato in cartone |
Tempi di consegna: | 3 giorni feriali |
Termini di pagamento: | T/T, Western Union |
Capacità di alimentazione: | 2000pcs al mese |
Nome di prodotti: | Oscillatore di saldatura a ultrasuoni | Potenza di uscita: | 3600W |
---|---|---|---|
Frequenza: | 15khz | Diametro ceramico del disco: | 70mm |
Qty dei dischi ceramici: | 4pcs | Capacità: | 12.5-14nf |
Peso netto: | 6.5kgs | APPLICAZIONE: | saldatrice di plastica ultrasonica |
Evidenziare: | trasduttore ultrasonico 3600w per Wwelding,trasduttore della saldatura a ultrasuoni 3600w,trasduttore della saldatura a ultrasuoni della ceramica di 70mm |

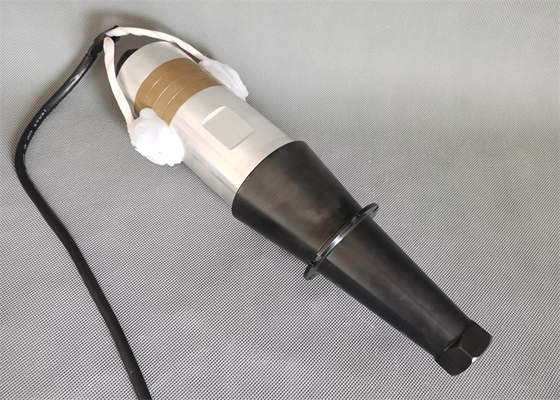

Trasduttore 15Khz della saldatura a ultrasuoni di alto potere 3600w con la ceramica dei diametri di 70mm
Descrizione:
L'oscillatore ultrasonico, poichè il nome suggerisce, è componenti funzionali che abbinano l'ampiezza delle vibrazioni ultrasoniche con i trasduttori ultrasonici. La sua funzione principale è di cambiare l'ampiezza del trasduttore (generalmente aumento), di migliorare il rapporto di vibrazione, migliorare l'efficienza, migliorare il fattore di qualità meccanico, migliorare la resistenza al calore, ampliare la gamma di temperature e prolunga il tempo di impiego del trasduttore. Il trasduttore ultrasonico regola il carico che corrisponde fra il trasduttore e la testa ultrasonica dello strumento installando un corno (corno ultrasonico), che riduce l'impedenza di risonanza e la fa funzionare alla frequenza di risonanza per migliorare l'efficienza di conversione elettroacustica. Riduce la generazione di calore del trasduttore ultrasonico ed aumenta il tempo di impiego.
Specifiche:
Modello | QR-7015-4BZ-BZ |
Frequenza | 15 chilocicli |
Potenza di uscita | 3600 watt |
Bullone unito | M16*1 |
Diametro ceramico del disco | 70mm |
Qty dei dischi ceramici | 4pcs |
Capacità | 12.5-14nf |
Applicazione | Saldatrice di plastica |
Parametri:
Oggetto no.
|
Colleghi la vite (dimensione)
|
Diametro ceramico (millimetri)
|
Quantità di ceramico (pc)
|
Capacità |
Alimentazione in ingresso entrata (w)
|
||
Giallo | Grigio | Nero | |||||
6015-4BZ-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
6015-4BZ-LR | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
6015-4BZ-RS | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
7015-4BZ-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
6015-4BD-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
6015-6BD-BZ | M16 *1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
7015-4BD-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
6015-4BZ-LS | M16 *1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
4515-4YZ-SS | M16 *1 | 45 | 8 | / | / | 25000-27000 | 2400 |
4515-4JZ-SS | M16 *1 | 45 | 8 | 19000-21000 | / | / | 2800 |
5015-4BZ-SZ | M16 *1 | 50 | 8 | 22000-24000 | / | / | 3600 |
5020-4CZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5020-4HZ-BJ | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
3828-4BZ-BJ | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
3828-4BZ-BJL | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
3828-2BZ-BJL | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
3535-4BD-II | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
Nei seguenti casi, la curva del cerchio di entrata e di conduttanza del piezoceramic o del trasduttore può essere anormale:
1) Il trasduttore si fende durante l'assemblea.
2) Ceramica piezoelettrica avere problemi stessi, quale delaminazione interna.
3) C'è un problema con la progettazione o il montaggio del corno ultrasonico e della muffa.
4) Le parti intorno alla barretta di sforzo causata tramite la differenza nella concentricità del trasduttore si scontrano. Generalmente, il grafico di entrata ed i parametri sono riferiti l'un l'altro. Se il grafico di entrata del vibratore è normale, R1 è più basso e Qm è più alto. Altrimenti, se il grafico di entrata del vibratore è anormale, R1 è generalmente più grande e Qm è più piccolo.
