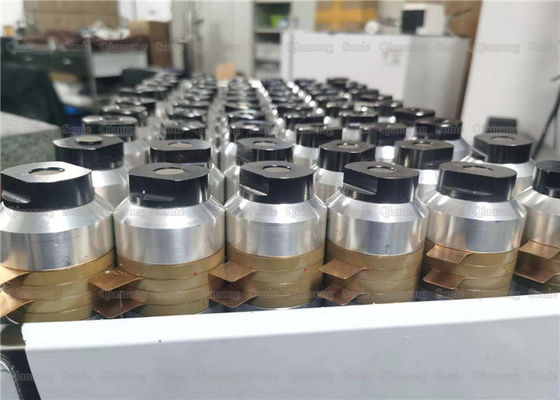

Trasduttore non tessuto medico eliminabile 20khz di saldatura a ultrasuoni della maschera

Scopo non tessuto medico eliminabile di saldatura a ultrasuoni della maschera dal trasduttore ultrasonico 20khz


Descrizione:

Il trasduttore ultrasonico è un dispositivo di conversione di energia che converte la corrente elettrica dell'input in alimentazione mecanica. È il cuore della macchina di saldatura a ultrasuoni. Soltanto con un trasduttore ultrasonico adatto può la macchina di saldatura a ultrasuoni essere utilizzata meglio. Pricipalmente scegliamo la destra con i seguenti parametri il trasduttore ultrasonico:

La scelta del trasduttore ultrasonico dovrebbe prestare attenzione alla corrispondenza dell'input ed uscita, dimensione meccanica della corrispondenza e dell'installazione ed i seguenti parametri dovrebbero essere considerati:

1. Frequenza di risonanza:
La frequenza si riferisce alla frequenza misurata dalla linea di trasmissione il metodo con un generatore di frequenza, millivoltmetro, o la frequenza ha misurato con un analizzatore caratteristico dell'impedenza o i simili strumenti. Conosciuto generalmente come piccola frequenza del segnale. L'opposto di è la frequenza della macchina, cioè, la frequenza operativa reale misurata quando il cliente collega il trasduttore all'alimentazione elettrica di trasmettitore attraverso un cavo ed è stimolato senza il carico o il carico. Poiché i circuiti della corrispondenza dei clienti sono differenti, la frequenza dello stesso trasduttore con l'alimentazione elettrica differente di azionamento è differente e tale frequenza non può essere usata come la base per ordinare.

2. Capacità del trasduttore:
Cioè la capacità libera del trasduttore può essere misurata generalmente con un capacimetro ad una frequenza di 400Hz-1000Hz, o un analizzatore caratteristico dell'impedenza simile allo strumento. La capacità del trasduttore ultrasonico può anche essere misurata con un capacimetro portatile generale.

3. Modo di funzionamento:
dovuto i metodi di lavorazione ed i requisiti differenti, i metodi di lavoro dei trasduttori ultrasonici possono essere divisi approssimativamente in funzionamento continuo (saldatura del metallo) e nel lavoro pulsato (saldatura di plastica). I metodi di lavoro differenti hanno requisiti differenti del trasduttore. In linea generale, il lavoro continuo non ha quasi tempo di pausa, ma la corrente di lavoro non è molto grande ed il lavoro di impulso è intermittente, con le pause, ma la corrente istantanea è molto grande ed il potere in entrambi gli stati è molto grande. Tipo ultrasonico del trasduttore e potere massimo:

Ci sono requisiti differenti della potenza nominale delle macchine per scopi diversi e la potenza nominale dello stesso trasduttore ultrasonico può essere differente una volta usata sulle macchine differenti. Per evitare l'ambiguità, i clienti dovrebbero specificare la struttura del trasduttore, quali il tipo della colonna, tipo invertito del corno, ecc. come pure il diametro ed il numero di wafer ceramici piezoelettrici.

Quanto sopra sono parecchi parametri che devono essere pagati l'attenzione nella procedura di selezione del trasduttore ultrasonico. Se il trasduttore è adatto direttamente colpirà la prestazione reale e la stabilità della macchina di saldatura a ultrasuoni. L'attrezzatura di automazione di Hangzhou Qianrong sta mettendo a fuoco per molti anni sul campo di saldatura a ultrasuoni ed attualmente può essere utilizzata nei campi differenti. I clienti forniscono i trasduttori ultrasonici della varia prestazione di alta qualità e le varie attrezzature di saldatura a ultrasuoni!


Specifiche:

Struttura funzionale del trasduttore ultrasonico:

(1), lo strato di corrispondenza è la finestra acustica
(2) trasduttore ceramico piezoelettrico del disco
(3), appoggiando
(4), conduce il cavo
(5), ha caratterizzato in quanto che inoltre include un ricevitore di matrice del piatto, che è condotto da un cavo
(6), 8 - 16 trasduttori del piatto
(7), anello del metallo
(8), rondella di gomma
(9), composizione; Il ricevitore di matrice del piatto è situato sopra il trasduttore piezoelettrico a disco 3; il trasduttore ceramico piezoelettrico del disco è utilizzato come trasduttore ultrasonico di base, che trasmette e riceve i segnali ultrasonici; La ricezione di matrice del piatto il dispositivo è individuata sopra il disco che il trasduttore piezoelettrico come ricevitore ultrasonico per la ricezione del doppler echeggia i segnali fuori della banda del trasduttore del disco.


Scopo non tessuto medico eliminabile di saldatura a ultrasuoni della maschera dal trasduttore ultrasonico 20khz
