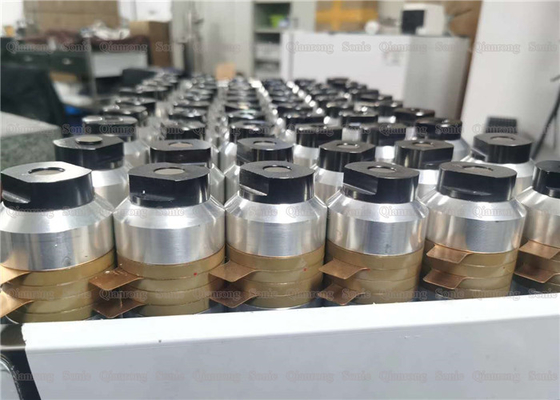

Trasduttore ultrasonico 15Khz di frequenza variabile per la saldatura dei ricambi auto

Trasduttore ultrasonico 15Khz di frequenza variabile per i ricambi auto che saldano per la vendita

Descrizione:

Il trasduttore ultrasonico è un dispositivo di conversione di energia. La sua funzione è di convertire la energia elettrica dell'input in alimentazione mecanica (ultrasuono) e poi di trasmetterla fuori e consuma soltanto una piccola quantità di potere.

Il trasduttore ultrasonico pricipalmente è composto di elemento ceramico piezoelettrico centrale, anteriore e posteriore coperchi del metallo, viti rilevate in anticipo, strati dell'elettrodo e tubi d'isolamento. La composizione specifica è indicata nella la figura qui sotto.

1. Driver posteriore: l'elemento cilindrico sul retro del trasduttore piezoelettrico, il driver posteriore è vicino all'ultimo pezzo di ceramico piezoelettrico e la pressione dirafforzamento si applica solitamente impilando i bulloni.
2. strato dell'elettrodo: un disco conduttivo sottile fra la ceramica piezoelettrica adiacente al trasduttore. La tensione di controllo del trasduttore si applica fra questi elettrodi.
3. driver a fine frontale: Trasmetta l'energia ultrasonica del trasduttore alla testa dello strumento o del corno. Il driver a fine frontale include solitamente una flangia di supporto per il collegamento dell'alloggio.
4. vite rilevata in anticipo: Passaggi impilati singoli di un bullone attraverso il foro concentrare del ceramico. Dopo il rafforzamento del bullone, il ceramico sarà compresso fra il driver posteriore ed il driver anteriore per applicare richiesto precomprima al ceramico.
5. ceramica piezoelettrica: La ceramica piezoelettrica è il cuore del trasduttore, una componente che converte il segnale elettrico del generatore di ultrasuoni in vibrazione meccanica lineare.

Specifiche:

È precomprimono del trasduttore più grande il migliore?

Eccessivo precomprima ridurrà la prestazione del trasduttore, che pricipalmente è riflesso nei seguenti aspetti:

La prestazione dei cambiamenti piezoelettrici della ceramica nell'ambito dell'azione di polarizzazione di compressione. In particolare, la temperatura sicura massima a cui il materiale può lavorare efficacemente può notevolmente essere ridotta ed alta sollecitazione di compressione può abbassare la temperatura di curie.
L'eccessiva pretesa causerà la depolarizzazione significativa ed inoltre produrrà l'impedenza e l'invecchiamento instabili.
Eccessivo precomprima ridurrà il tempo di impiego del trasduttore e in casi gravi indurrà il chip ceramico del trasduttore a cristallizzare.
Eccessivo precomprima del trasduttore mostrerà una più piccola impedenza nella fase iniziale, ma la prestazione del trasduttore diminuirà col passar del tempo e sarà accompagnata dai prodotti ad alta impedenza.

Trasduttore ultrasonico 15Khz di frequenza variabile per i ricambi auto che saldano per la vendita
