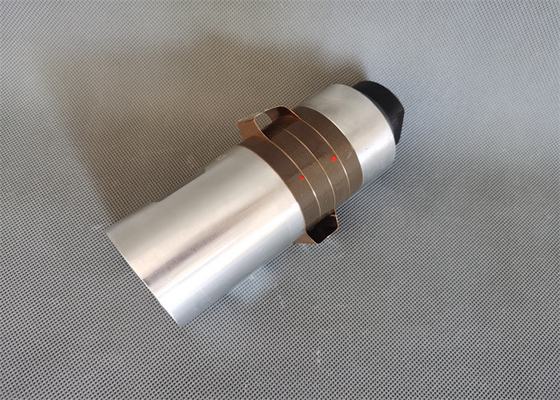

Trasduttore piezoelettrico ultrasonico 10 di alto potere - 12nf capacità 15Khz

Trasduttore ultra piezoelettrico di alto potere con 10-12nf la capacità 15Khz

Descrizione:

Il trasduttore ultrasonico di QRsonic usa di alta qualità, la ceramica piezoelettrica di alto-consistenza, la progettazione professionale della struttura, l'operazione stabile, l'alta stabilità, l'alta consistenza, l'alto test di carico, l'ampiezza non calda e alta, l'onda di bassa impedenza e stabile, caratteristiche delle onde costanti.

Il trasduttore ultrasonico è un dispositivo di conversione di energia. La sua funzione è di convertire la energia elettrica dell'input in alimentazione mecanica (ultrasuono) e poi di trasmetterla fuori e consuma soltanto una piccola quantità di potere.

Specifiche:

Composizione:

Il trasduttore ultrasonico pricipalmente è composto di elemento ceramico piezoelettrico centrale, anteriore e posteriore coperchi del metallo, viti rilevate in anticipo, strati dell'elettrodo e tubi d'isolamento. La composizione specifica è indicata nella la figura qui sotto.

1. Driver posteriore: l'elemento cilindrico sul retro del trasduttore piezoelettrico, il driver posteriore è vicino all'ultimo pezzo di ceramico piezoelettrico e la pressione dirafforzamento si applica solitamente impilando i bulloni.
2. strato dell'elettrodo: un disco conduttivo sottile fra la ceramica piezoelettrica adiacente al trasduttore. La tensione di controllo del trasduttore si applica fra questi elettrodi.
3. driver a fine frontale: Trasmetta l'energia ultrasonica del trasduttore alla testa dello strumento o del corno. Il driver a fine frontale include solitamente una flangia di supporto per il collegamento dell'alloggio.
4. vite rilevata in anticipo: Passaggi impilati singoli di un bullone attraverso il foro concentrare del ceramico. Dopo il rafforzamento del bullone, il ceramico sarà compresso fra il driver posteriore ed il driver anteriore per applicare richiesto precomprima al ceramico.
5. ceramica piezoelettrica: La ceramica piezoelettrica è il cuore del trasduttore, una componente che converte il segnale elettrico del generatore di ultrasuoni in vibrazione meccanica lineare.

Trasduttore ultra piezoelettrico di alto potere con 10-12nf la capacità 15Khz
