| Luogo di origine: | Cina |
|---|---|
| Marca: | QRsonic |
| Certificazione: | CE |
| Numero di modello: | QR-6015-6BD |
| Quantità di ordine minimo: | 1 pz |
| Prezzo: | Negotation |
| Imballaggi particolari: | Imballato in cartone |
| Tempi di consegna: | 3 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 2000pcs al mese |
| Nome prodotti: | Trasduttore pizoelettrico ad ultrasuoni | Frequenza: | 15 chilocicli |
|---|---|---|---|
| Potenza di uscita: | 3600 watt | Bullone unito: | 1/2-20UNF |
| Diametro ceramico del disco: | PZT8 | Qty dei dischi ceramici: | 6 PZ |
| Capacità: | 19-22.5nf | Applicazione: | Saldatrice di plastica ultrasonica |
| Evidenziare: | Trasduttore per saldatura a tromba ad ultrasuoni 15Khz,Trasduttore a tromba ad ultrasuoni,Trasduttore per saldatura a tromba ad ultrasuoni 2600w |
||

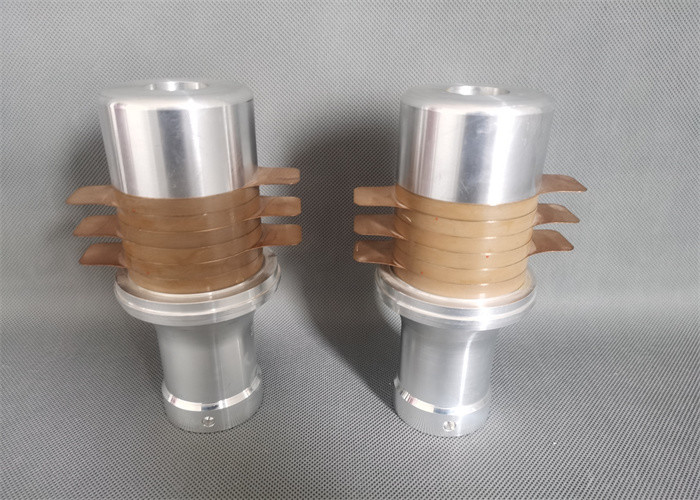

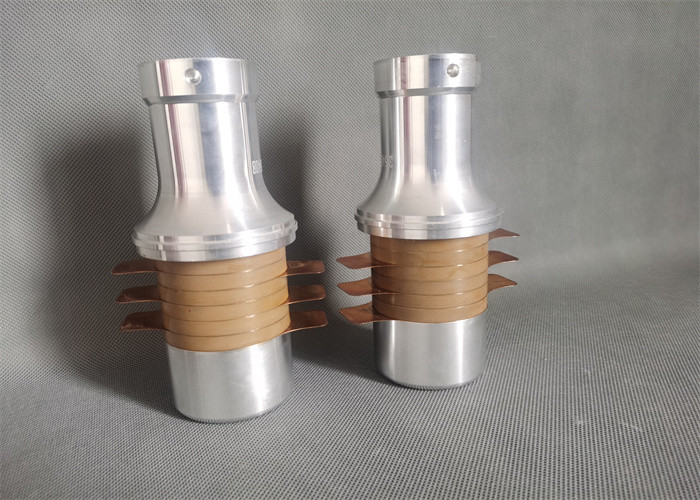

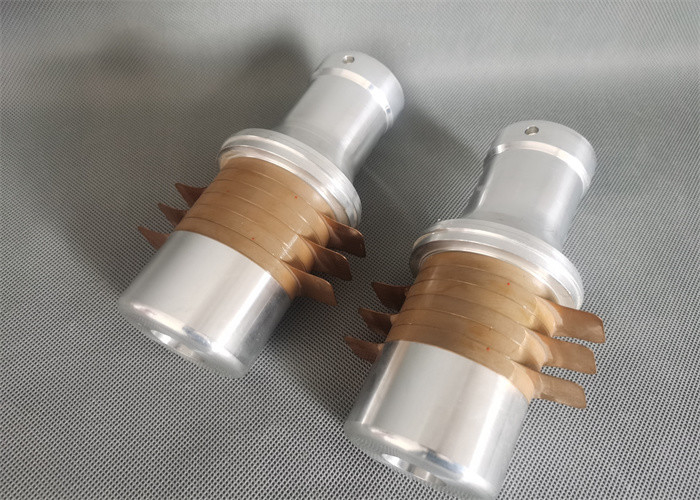

tipo ultrasonico sistema di Branson del trasduttore della tromba di 15Khz 2600w per la saldatrice di plastica
Descrizione:
QRsonic adotta valore QM, forza tecnica, bassa perdita di campo forte, alta densità di potenza, bassa perdita dielettrica meccanica, alto coefficiente di accoppiamento piezoelettrico, foglio ceramico piezoelettrico a prestazioni stabili, attraverso il design preciso della struttura e i parametri del foglio ceramico sono altamente coerenti.Preciso, resistente alla corrosione, antiruggine, rame 62 fosforo con eccellente conduttività, assemblato in un trasduttore ultrasonico con forte stabilità e lunga durata.
Specifiche:
| Modello | QR-6015-6BD |
| Frequenza | 15 kHz |
| Potenza di uscita | 3600 watt |
| Bullone di giunzione | 1/2-20UNF |
| Disco in ceramica Diametro | 60 mm |
| Quantità di dischi ceramici | 6 pezzi |
| Capacità | 19-22,5 nf |
| Ampiezza | 10 em |
| Applicazione | Saldatrice per plastica |
Parametri:
|
Oggetto numero.
|
Collegare la vite (dimensione)
|
Diametro ceramica (mm)
|
Quantità di ceramica (pz)
|
Capacità |
Potenza in ingresso (W)
|
||
| Giallo | Grigio | Nero | |||||
| 6015-4BZ-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6BD-BZ | M16 *1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | M16 *1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 *1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 *1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 *1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-BJ | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-BJL | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4BD-II | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
Processo di fabbricazione del trasduttore ultrasonico:
Il trasduttore è composto da un guscio, uno strato corrispondente, un trasduttore a disco ceramico piezoelettrico, un supporto, un cavo in uscita e un ricevitore a matrice di piatti.Il trasduttore a disco ceramico piezoelettrico è realizzato in materiale piezoelettrico PZT-5 con polarizzazione della direzione dello spessore.Il ricevitore Cymbal array è composto da 8~16 trasduttori piatti, due anelli di metallo e rondelle di gomma.
1. Asciugare con pistola ad aria calda
2. Per prima cosa far oscillare l'elettrodo
3. Ceramica, pezzi di elettrodi, ceramica
4. Coperchio posteriore e viti
5. Posizionamento
6. Postbruciatore
7. Incollaggio
8. Posizionare il forno
9. Test con macchina di prova
10. Stuccatura delle fughe
11. Ripetere il test prima dell'imballaggio
