Luogo di origine: | La Cina |
---|---|
Marca: | QRsonic |
Certificazione: | CE |
Numero di modello: | QR-6015-4BZG |
Quantità di ordine minimo: | pc 1 |
Prezzo: | Negotation |
Imballaggi particolari: | Imballato in cartone |
Tempi di consegna: | 3 giorni feriali |
Termini di pagamento: | T/T, Western Union |
Capacità di alimentazione: | 2000pcs al mese |
Nome di prodotti: | Trasduttore piezo-elettrico ultrasonico | Frequenza: | 15 chilocicli |
---|---|---|---|
Potenza di uscita: | 2600 watt | Bullone unito: | M20*1.5 |
Diametro ceramico del disco: | 60mm | Qty dei dischi ceramici: | 4pcs |
Capacità: | 10-11nf | Applicazione: | Saldatore di plastica ultrasonico |
Evidenziare: | trasduttore piezo-elettrico ultrasonico 15Khz,Ceramico ultrasonico piezoelettrico,Un trasduttore piezo-elettrico ultrasonico da 2600 watt |

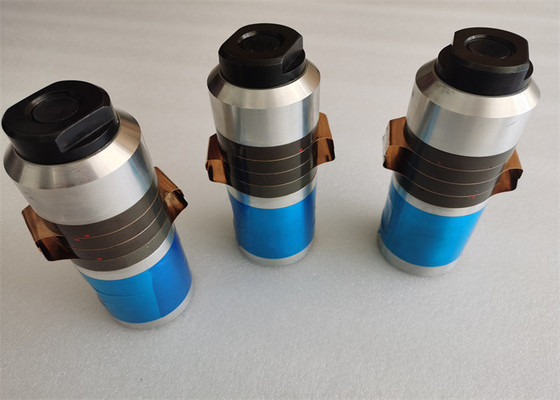

Ceramico ultrasonico piezoelettrico con la gamma del condensatore di frequenza 15Khz da 10nf a 11nf
Descrizione:
Il trasduttore ultrasonico converte l'uscita elettrica o magnetica di energia dal generatore di ultrasuoni in vibrazione meccanica della stessa frequenza. Attualmente, il trasduttore ceramico piezoelettrico è utilizzato sulla macchina della maschera. L'effetto piezoelettrico dei segnali elettrici dei convertiti materiali nelle vibrazioni meccaniche. Il principio di lavoro di trasduttori medici di ultrasuono (sonde di ultrasuono) è basicamente lo stesso ed il suo interno solitamente contiene un elemento di immagazzinamento dell'energia elettrico e un sistema di vibrazione meccanico. Quando il trasduttore è utilizzato come trasmettitore, il segnale elettrico di oscillazione inviato dall'alimentazione elettrica di eccitazione indurrà il campo elettrico o il campo magnetico nell'elemento di immagazzinamento dell'energia elettrico del trasduttore a cambiare. Questo cambiamento colpirà il sistema di vibrazione meccanico del trasduttore con un certo effetto. Una forza motrice è generata per entrare nello stato di vibrazione, quindi movente il medium in contatto con il sistema di vibrazione meccanico del trasduttore per vibrare ed irradiare le onde sonore nel medium. Il processo di ricezione delle onde sonore è appena l'opposto. Le onde sonore esterne agiscono sulla superficie in vibrazione del trasduttore, quindi inducente il sistema di vibrazione meccanico del trasduttore a vibrare. Con certo effetto fisico, causa il campo elettrico o l'elemento di immagazzinamento dell'energia del trasduttore. I cambiamenti del campo magnetico di conseguenza, inducendo l'uscita elettrica del trasduttore a generare una tensione e una corrispondenza corrente al segnale acustico.
Specifiche:
Modello | QR-6015-4BZG |
Frequenza | 15 chilocicli |
Potenza di uscita | 2600 watt |
Bullone unito | M20*1.5 |
Diametro ceramico del disco | 60mm |
Qty dei dischi ceramici | 4pcs |
Capacità | 10-11nf |
Ampiezza | 10 um |
Applicazione | Saldatrice di plastica |
Parametri:
Il tipo colonnare TIPO di NTK | ||||||||
Oggetto no.
|
Colleghi la vite
|
Diametro ceramico (millimetri)
|
Qty di ceramico (pc) |
Frequenza (chilocicli)
|
Capacità |
potere (w)
|
||
Giallo | Grigio | Nero | ||||||
7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
Il tipo colonnare TIPO di NTK | ||||||||
Oggetto no.
|
Colleghi la vite
|
Diametro ceramico (millimetri)
|
Qty di ceramico (pc) |
Frequenza (chilocicli)
|
Capacità |
potere (w)
|
||
Giallo | Grigio | Nero | ||||||
5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 |
Precauzioni ultrasoniche dell'assemblea delle parti del trasduttore:
Le parti principali del sistema di vibrazione ultrasonico, quali i trasduttori, corni, teste dello strumento, ecc., sono collegate da un bullone centrale.
1. Controlli che la superficie di contatto dovrebbe essere regolare ed esente dai graffi. Se ci sono dei graffi, usi una carta metallografica con una serie di zero o più per lucidare leggermente. È richiesto per lisciare il difetto senza danneggiare la planarità della superficie di contatto.
2. Pulisca le viti, i fori della vite e le superfici di contatto con un detersivo volatile e anti corrosivo.
3. Pulisca completamente le viti, i fori della vite e le superfici di contatto.
4. Tutti i fori di collegamento della vite dovrebbero essere perpendicolari alla superficie di contatto.
5. Applichi uno strato sottile di burro o di vaselina alla superficie di contatto prima del rafforzamento. Non si applichi alle viti ed ai fori di collegamento della vite.
6. Stringa con attenzione le due parti. Regoli la coppia di serraggio appropriata secondo le specifiche delle viti di collegamento. Una volta possibile, stringala correttamente.
7. Se allentate ancora la superficie unita, non dovreste vedere alcune cicatrici.
8. L'ampiezza del sistema di vibrazione si distribuisce uniformemente a mano, nessun suono sconosciuto, febbre severa non locale.
9. Dopo riapertura la superficie unita dopo il lavoro per un periodo, là dovrebbe non essere segni dell'ossidazione o dell'ablazione. Altrimenti, il contatto qui non è buono e l'energia ultrasonica è persa seriamente qui.
Ceramico ultrasonico piezoelettrico con la gamma del condensatore di frequenza 15Khz da 10nf a 11nf
